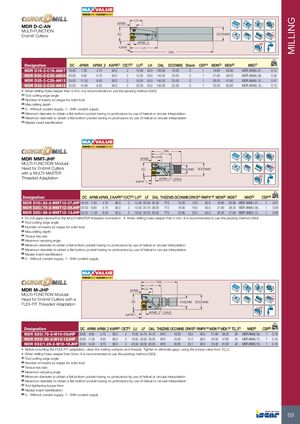

Многофункциональные инструменты

MDR D-C-AN

Многофункциональные фрезы

Обозначение DC APMX APMX_2 KAPR(1) CICT(2) LU(3) LH OAL DCONMS Хвостовик CSP(4) MDN(5) MDX(6) MIID(7) кг
MDR D16-2-C16-AN07 16.00 7.30 4.70 90.0 2 12.00 30.0 130.00 16.00 C 1 16.80 30.80 MDR ANMU 07... 0.14
MDR D20-2-C20-AN09 20.00 8.90 5.70 90.0 2 15.00 35.0 145.00 20.00 C 1 21.80 38.20 MDR ANMU 09... 0.30
MDR D25-2-C25-AN12 25.00 11.50 6.50 90.0 2 18.50 50.0 150.00 25.00 C 1 26.30 47.60 MDR ANMU 12... 0.47
MDR D32-2-C32-AN16 32.00 14.90 8.50 90.0 2 23.50 50.0 150.00 32.00 C 1 33.30 60.90 MDR ANMU 16... 0.73

При сверлении отверстий глубже 5 мм рекомендуется использовать прерывистое сверление (G83)

Примечания:

  • (1) Угол резания инструмента
  • (2) Количество пластин (или кромок для монолитного инструмента)
  • (3) Максимальная глубина сверления
  • (4) 0 - Без подачи СОЖ, 1 - С подачей СОЖ
  • (5) Минимальный диаметр для получения плоского дна кармана без выступов при использовании спиральной или круговой интерполяции
  • (6) Максимальный диаметр для получения плоского дна кармана без выступов при использовании спиральной или круговой интерполяции
  • (7) Идентификатор главной пластины

MDR MMT-JHP

Многофункциональная модульная головка для фрез с резьбовым крепежом MULTI-MASTER

Обозначение DC APMX APMX_2 KAPR(1) CICT(2) LU(3) LF OAL THSZMS DCONMS DRVS(4) RMPX°(5) MDN(6) MDX(7) MIID(8) CSP(9) кг
MDR D16/.63-2-MMT10-07JHP 16.00 7.30 4.70 90.0 2 12.00 23.00 34.30 T10 15.20 13.0 90.0 16.80 30.80 MDR ANMU 07... 1 0.07
MDR D20/.79-2-MMT12-09JHP 20.00 8.90 5.70 90.0 2 15.00 24.70 38.00 T12 18.30 16.0 90.0 21.80 38.20 MDR ANMU 09... 1 0.08
MDR D25/.98-2-MMT15-12JHP 25.00 11.50 6.50 90.0 2 18.50 33.00 50.00 T15 23.90 20.0 90.0 26.30 47.60 MDR ANMU 12... 1 0.08

Не применяйте смазку к резьбовому соединению MULTI-MASTER. При сверлении отверстий глубже 5 мм рекомендуется использовать прерывистое сверление (G83)

Примечания:

  • (1) Угол резания инструмента
  • (2) Количество пластин (или кромок для монолитного инструмента)
  • (3) Максимальная глубина сверления
  • (4) Размер шестигранного ключа
  • (5) Максимальный угол врезания
  • (6) Минимальный диаметр для получения плоского дна кармана без выступов при использовании спиральной или круговой интерполяции
  • (7) Максимальный диаметр для получения плоского дна кармана без выступов при использовании спиральной или круговой интерполяции
  • (8) Идентификатор главной пластины
  • (9) 0 - Без подачи СОЖ, 1 - С подачей СОЖ

MDR M-JHP

Многофункциональная модульная головка для фрез с быстросменным крепежом FLEX-FIT

Обозначение DC APMX APMX_2 KAPR(1) CICT(2) LU LF OAL THSZMS DCONMS DRVS(3) RMPX°(4) MDN(5) MDX(6) TQ_3(7) MIID(8) CSP(9) кг
MDR D20/.79-2-M10-09JHP 20.00 8.90 5.70 90.0 2 15.00 24.70 44.70 M10 18.30 18.0 90.0 21.80 38.20 29 MDR ANMU 09... 1 0.18
MDR D25/.98-2-M12-12JHP 25.00 11.50 6.50 90.0 2 18.50 33.00 55.00 M12 24.00 21.0 90.0 26.30 47.60 33 MDR ANMU 12... 1 0.18
MDR D32/1.26-2-M16-16JHP 32.00 14.50 8.70 90.0 2 23.50 40.00 65.00 M16 30.00 25.1 90.0 33.30 61.60 40 MDR ANMU 16... 1 0.16

Перед установкой адаптера FLEX-FIT очистите сопрягаемые поверхности и резьбу. Затяните, устраняя зазоры, используя значение крутящего момента из TQ_3. При сверлении отверстий глубже 5 мм рекомендуется использовать прерывистое сверление (G83)

Примечания:

  • (1) Угол резания инструмента
  • (2) Количество пластин (или кромок для монолитного инструмента)
  • (3) Размер шестигранного ключа
  • (4) Максимальный угол врезания
  • (5) Минимальный диаметр для получения плоского дна кармана без выступов при использовании спиральной или круговой интерполяции
  • (6) Максимальный диаметр для получения плоского дна кармана без выступов при использовании спиральной или круговой интерполяции
  • (7) Крутящий момент затяжки инструмента, Н·м
  • (8) Идентификатор главной пластины
  • (9) 0 - Без подачи СОЖ, 1 - С подачей СОЖ
