Инструменты MAX-OUT Iscar 2026

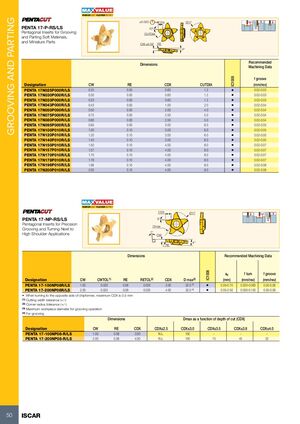

ОБРАБОТКА КАНАВОК И ОТРЕЗКА

Пентагональные пластины для обработки канавок и отрезки мягких материалов и миниатюрных деталей

Обозначение	CW	RE	CDX	CUTDIA	IC1008	Рекомендуемые данные обработки f groove (мм/об)
PENTA 17N025P000R/LS	0.25	0.00	0.60	1.2	•	0.02-0.03
PENTA 17N030P000R/LS	0.30	0.00	0.60	1.2	•	0.02-0.03
PENTA 17N033P000R/LS	0.33	0.00	0.60	1.2	•	0.02-0.03
PENTA 17N043P000R/LS	0.43	0.00	1.00	2.0	•	0.02-0.04
PENTA 17N050P000R/LS	0.50	0.00	2.00	4.0	•	0.02-0.04
PENTA 17N075P000R/LS	0.75	0.00	2.50	5.0	•	0.02-0.04
PENTA 17N080P000R/LS	0.80	0.00	2.50	5.0	•	0.02-0.04
PENTA 17N095P000R/LS	0.95	0.00	3.00	6.0	•	0.02-0.05
PENTA 17N100P010R/LS	1.00	0.10	3.00	6.0	•	0.02-0.05
PENTA 17N120P010R/LS	1.20	0.10	3.00	6.0	•	0.02-0.05
PENTA 17N140P010R/LS	1.40	0.10	3.00	6.0	•	0.02-0.07
PENTA 17N150P010R/LS	1.50	0.10	4.00	8.0	•	0.02-0.07
PENTA 17N157P010R/LS	1.57	0.10	4.00	8.0	•	0.02-0.07
PENTA 17N170P010R/LS	1.70	0.10	4.00	8.0	•	0.02-0.07
PENTA 17N178P010R/LS	1.78	0.10	4.00	8.0	•	0.02-0.07
PENTA 17N196P010R/LS	1.96	0.10	4.00	8.0	•	0.02-0.08
PENTA 17N200P010R/LS	2.00	0.10	4.00	8.0	•	0.02-0.08

Пентагональные пластины для прецизионной обработки канавок и точения рядом с приложениями с высокими плечами

Обозначение	CW	CWTOL(1)	RE	RETOL(2)	CDX	D max(3)	IC1008	ap (мм)	f turn (мм/об)	f groove (мм/об)
PENTA 17-100NP08R/LS	1.00	0.020	0.08	0.020	3.00	32.0 (4)	•	0.05-0.70	0.020-0.060	0.03-0.06
PENTA 17-200NP08R/LS	2.00	0.020	0.08	0.020	4.00	32.0 (4)	•	0.05-2.50	0.050-0.150	0.05-0.09

Примечания:

При точении на противоположной стороне канавообразователя максимальный CDX составляет 0,5 мм
(1) Допуск на ширину резания (+/-)
(2) Допуск на радиус кромки (+/-)
(3) Максимальный диаметр заготовки для операции обработки канавок
(4) Для обработки канавок

Обозначение	CW	RE	CDX	CDX≤2.5	CDX≤3.0	CDX≤3.5	CDX≤3.8	CDX≤4.0
PENTA 17-100NP08-R/LS	1.00	0.08	3.00	N.L.	100	-	-	-
PENTA 17-200NP08-R/LS	2.00	0.08	4.00	N.L.	100	75	45	32

D max как функция глубины резания (CDX)
