Минимальные затраты максимальный выход

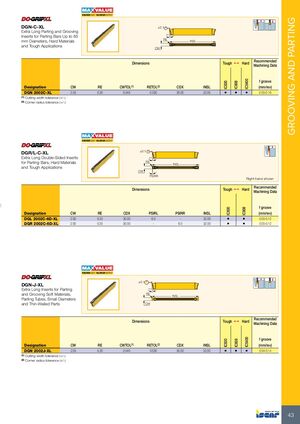

DGN-C-XL

Удлинённые вставки для разрезания и нарезания канавок для держателей разрезающих инструментов диаметром до 65 мм, для твёрдых материалов и сложных операций

Обозначение CW RE CWTOL(1) RETOL(2) CDX INSL Tough 1 Hard Рекомендуемые данные резания (мм/оборот)
DGN 2002C-XL 2.05 0.20 0.040 0.030 30.00 32.00 • • 0.05–0.16
  • (1) Допуск ширины резания (+/–)
  • (2) Допуск радиуса при вершине (+/–)

Минимальные затраты максимальный выход

DGR/L-C-XL

Удлинённые двусторонние вставки для держателей разрезающих инструментов, твёрдые материалы и сложные операции

Обозначение CW RE CDX PSIRL PSIRR INSL Tough 1 Hard Рекомендуемые данные резания (мм/оборот)
DGL 2002C-6D-XL 2.00 0.20 30.00 6.0 — 32.00 • • 0.05–0.12
DGR 2002C-6D-XL 2.00 0.20 30.00 — 6.0 32.00 • • 0.05–0.12

Минимальные затраты максимальный выход

DGN-J-XL

Удлинённые вставки для разрезания и нарезания канавок мягких материалов, трубок, малых диаметров и тонкостенных деталей

Обозначение CW RE CWTOL(1) RETOL(2) CDX INSL Tough 1 Hard Рекомендуемые данные резания (мм/оборот)
DGN 2002J-XL 2.05 0.20 0.040 0.030 30.00 32.00 • • 0.04–0.14
  • (1) Допуск ширины резания (+/–)
  • (2) Допуск радиуса при вершине (+/–)
