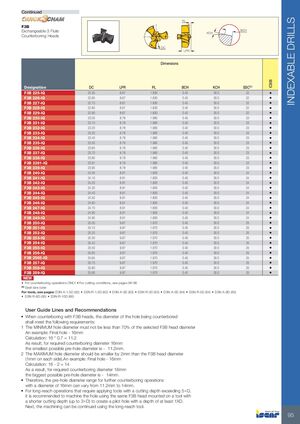

Инструменты для обработки отверстий Iscar 2026 - страница 97

ИНДЕКСИРУЕМЫЕ СВЕРЛА

Продолжение

F3B

Сменные головки трёхзубого зенкерования

Размеры

NEW

• Только для операций зенкерования • Рекомендации по резанию см. на стр. 96-98

⁽¹⁾ Код размера посадочного гнезда

Инструменты см. на стр.: D3N A-1.5D (82) • D3N R-1.5D (82) • D3N A-3D (83) • D3N R-3D (83) • D3N A-5D (84) • D3N R-5D (84) • D3N A-8D (85) • D3N R-8D (85) • D3N R-10D (86)

Рекомендации руководства пользователя

• При зенкеровании головками F3B диаметр подготовительного отверстия должен соответствовать следующим требованиям:

1. Минимальный диаметр отверстия не должен быть менее 70% от диаметра выбранной головки F3B. Пример: Конечное отверстие — 16 мм. Расчет: 16 × 0,7 = 11,2. В результате для требуемого диаметра зенкерования 16 мм наименьший возможный диаметр подготовительного отверстия составляет 11,2 мм.
2. Максимальный диаметр отверстия должен быть меньше на 2 мм, чем диаметр головки F3B (по 1 мм с каждой стороны). Пример: Конечное отверстие — 16 мм. Расчет: 16 − 2 = 14. В результате для требуемого диаметра зенкерования 16 мм наибольший возможный диаметр подготовительного отверстия составляет 14 мм.

• Поэтому диапазон диаметра подготовительного отверстия для дальнейших операций зенкерования с диаметром 16 мм может варьироваться от 11,2 мм до 14 мм.

• Для операций с расширенной длиной выхода, требующих применения инструментов с глубиной резания более 5×D, рекомендуется сначала обработать отверстие той же головкой F3B, установленной на инструменте с более короткой глубиной резания (до 3×D), чтобы создать направляющее отверстие глубиной не менее 1×D. Затем обработку можно продолжить с помощью инструмента с расширенной длиной выхода.
