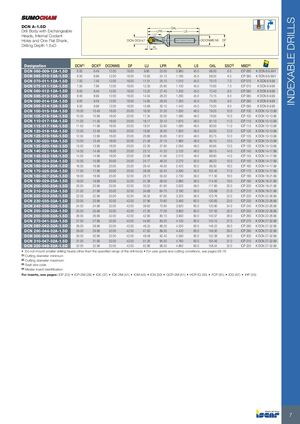

DCN A-1.5D
Корпус свёрла со сменными головками, каналами внутреннего охлаждения и плоским хвостовиком, глубина сверления 1,5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-009-12A-1.5D | 6.00 | 6.49 | 12.00 | 16.00 | 9.96 | 23.00 | 0.960 | 45.0 | 68.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-010-12A-1.5D | 6.50 | 6.99 | 12.00 | 16.00 | 10.93 | 24.10 | 1.180 | 45.0 | 69.05 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-011-12A-1.5D | 7.00 | 7.49 | 12.00 | 16.00 | 11.51 | 25.10 | 1.010 | 45.0 | 70.10 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-011-12A-1.5D | 7.50 | 7.99 | 12.00 | 16.00 | 12.35 | 25.90 | 1.100 | 45.0 | 70.85 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-012-12A-1.5D | 8.00 | 8.49 | 12.00 | 16.00 | 13.20 | 27.40 | 1.200 | 45.0 | 72.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-013-12A-1.5D | 8.50 | 8.99 | 12.00 | 16.00 | 14.04 | 28.20 | 1.290 | 45.0 | 73.15 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-014-12A-1.5D | 9.00 | 9.49 | 12.00 | 16.00 | 14.85 | 29.30 | 1.350 | 45.0 | 74.30 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-014-12A-1.5D | 9.50 | 9.99 | 12.00 | 16.00 | 15.69 | 30.10 | 1.440 | 45.0 | 75.05 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-015-16A-1.5D | 10.00 | 10.49 | 16.00 | 20.00 | 16.50 | 31.20 | 1.500 | 48.0 | 79.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-016-16A-1.5D | 10.50 | 10.99 | 16.00 | 20.00 | 17.34 | 32.00 | 1.590 | 48.0 | 79.95 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-017-16A-1.5D | 11.00 | 11.49 | 16.00 | 20.00 | 18.17 | 33.10 | 1.670 | 48.0 | 81.10 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-017-16A-1.5D | 11.50 | 11.99 | 16.00 | 20.00 | 19.01 | 33.90 | 1.590 | 48.0 | 80.00 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-018-16A-1.5D | 12.00 | 12.49 | 16.00 | 20.00 | 19.82 | 35.00 | 1.820 | 48.0 | 83.00 | 12.0 | ICP 120 K DCN 10-13.99 |
| DCN 125-019-16A-1.5D | 12.50 | 12.99 | 16.00 | 20.00 | 20.66 | 35.80 | 1.910 | 48.0 | 83.75 | 12.0 | ICP 125 K DCN 10-13.99 |
| DCN 130-020-16A-1.5D | 13.00 | 13.49 | 16.00 | 20.00 | 21.46 | 37.10 | 1.960 | 48.0 | 85.10 | 13.0 | ICP 130 K DCN 10-13.99 |
| DCN 135-020-16A-1.5D | 13.50 | 13.99 | 16.00 | 20.00 | 22.30 | 37.90 | 2.050 | 48.0 | 85.85 | 13.0 | ICP 135 K DCN 10-13.99 |
| DCN 140-021-16A-1.5D | 14.00 | 14.49 | 16.00 | 20.00 | 23.12 | 41.20 | 2.120 | 48.0 | 89.15 | 14.0 | ICP 140 K DCN 14-17.99 |
| DCN 145-022-16A-1.5D | 14.50 | 14.99 | 16.00 | 20.00 | 23.96 | 41.90 | 2.210 | 48.0 | 89.90 | 14.0 | ICP 145 K DCN 14-17.99 |
| DCN 150-023-20A-1.5D | 15.00 | 15.99 | 20.00 | 25.00 | 24.77 | 46.20 | 2.270 | 50.0 | 96.23 | 15.0 | ICP 150 K DCN 14-17.99 |
| DCN 160-024-20A-1.5D | 16.00 | 16.99 | 20.00 | 25.00 | 26.42 | 49.30 | 2.420 | 50.0 | 99.30 | 16.0 | ICP 160 K DCN 14-17.99 |
| DCN 170-026-20A-1.5D | 17.00 | 17.99 | 20.00 | 25.00 | 28.09 | 52.40 | 2.590 | 50.0 | 102.40 | 17.0 | ICP 170 K DCN 14-17.99 |
| DCN 180-027-25A-1.5D | 18.00 | 18.99 | 25.00 | 32.00 | 29.73 | 55.50 | 2.730 | 56.0 | 111.50 | 18.0 | ICP 180 K DCN 18-21.99 |
| DCN 190-029-25A-1.5D | 19.00 | 19.99 | 25.00 | 32.00 | 31.38 | 58.50 | 2.880 | 56.0 | 114.50 | 19.0 | ICP 190 K DCN 18-21.99 |
| DCN 200-030-25A-1.5D | 20.00 | 20.99 | 25.00 | 32.00 | 33.02 | 61.60 | 3.020 | 56.0 | 117.60 | 20.0 | ICP 200 K DCN 18-21.99 |
| DCN 210-032-25A-1.5D | 21.00 | 21.99 | 25.00 | 32.00 | 34.68 | 64.70 | 3.180 | 56.0 | 120.68 | 21.0 | ICP 210 K DCN 18-21.99 |
| DCN 220-033-25A-1.5D | 22.00 | 22.99 | 25.00 | 32.00 | 36.32 | 67.80 | 3.320 | 56.0 | 123.76 | 22.0 | ICP 220 K DCN 22-26.99 |
| DCN 230-035-32A-1.5D | 23.00 | 23.99 | 32.00 | 42.00 | 37.96 | 70.80 | 3.460 | 60.0 | 130.83 | 23.0 | ICP 230 K DCN 22-26.99 |
| DCN 240-036-32A-1.5D | 24.00 | 24.99 | 32.00 | 42.00 | 39.62 | 73.90 | 3.620 | 60.0 | 133.90 | 24.0 | ICP 240 K DCN 22-26.99 |
| DCN 250-038-32A-1.5D | 25.00 | 25.99 | 32.00 | 42.00 | 41.30 | 77.00 | 3.800 | 60.0 | 137.00 | 25.0 | ICP 250 K DCN 22-26.99 |
| DCN 260-039-32A-1.5D | 26.00 | 26.99 | 32.00 | 42.00 | 42.95 | 80.10 | 3.950 | 60.0 | 140.07 | 26.0 | ICP 260 K DCN 22-26.99 |
| DCN 270-041-32A-1.5D | 27.00 | 27.99 | 32.00 | 42.00 | 44.60 | 83.20 | 4.100 | 60.0 | 143.15 | 27.0 | ICP 270 K DCN 27-32.99 |
| DCN 280-042-32A-1.5D | 28.00 | 28.99 | 32.00 | 42.00 | 46.25 | 86.20 | 4.250 | 60.0 | 146.22 | 28.0 | ICP 280 K DCN 27-32.99 |
| DCN 290-044-32A-1.5D | 29.00 | 29.99 | 32.00 | 42.00 | 47.93 | 89.30 | 4.430 | 60.0 | 149.30 | 29.0 | ICP 290 K DCN 27-32.99 |
| DCN 300-045-32A-1.5D | 30.00 | 30.99 | 32.00 | 42.00 | 49.59 | 92.40 | 4.590 | 60.0 | 152.38 | 30.0 | ICP 300 K DCN 27-32.99 |
| DCN 310-047-32A-1.5D | 31.00 | 31.99 | 32.00 | 42.00 | 51.26 | 95.50 | 4.760 | 60.0 | 155.46 | 31.0 | ICP 310 K DCN 27-32.99 |
| DCN 320-048-32A-1.5D | 32.00 | 32.99 | 32.00 | 42.00 | 52.86 | 98.50 | 4.860 | 60.0 | 158.54 | 32.0 | ICP 320 K DCN 27-32.99 |
- Не монтируйте сменные головки меньшего размера, чем указанный диапазон для корпуса свёрла
- Руководство пользователя и условия резания см. на стр. 68-76
(1) Минимальный диаметр сверления
(2) Максимальный диаметр сверления
(3) Код размера посадочного места
(4) Идентификация главной пластины
Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67) • IHP (33)
