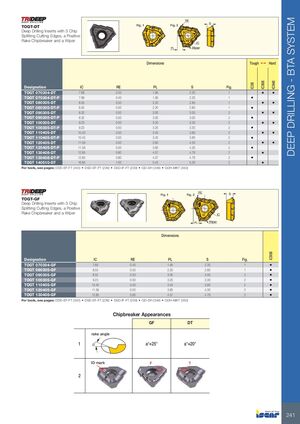

TOGT-DT

Пластины для глубокого сверления с 3 режущими кромками с разделением стружки, положительным углом переднего среза отделителя стружки и очистителем

Обозначение IC RE PL S Рис. Вязкая 1 Твёрдая
TOGT 070304-DT 7.69 0.40 1.95 2.30 1 • •
TOGT 070304-DT-P 7.69 0.40 1.95 2.30 1 •
TOGT 080305-DT 8.55 0.50 2.20 2.80 1 • •
TOGT 080305-DT-P 8.55 0.50 2.20 2.80 1 •
TOGT 090305-DT 8.32 0.50 3.00 3.00 2 • •
TOGT 090305-DT-P 8.32 0.50 3.00 3.00 2 •
TOGT 100305-DT 9.23 0.50 3.20 3.30 2 • •
TOGT 100305-DT-P 9.23 0.50 3.20 3.30 2 •
TOGT 110405-DT 10.40 0.50 3.40 3.80 2 • •
TOGT 110405-DT-P 10.40 0.50 3.40 3.80 2 •
TOGT 120405-DT 11.59 0.50 3.60 4.30 2 • •
TOGT 120405-DT-P 11.59 0.50 3.60 4.30 2 •
TOGT 130408-DT 12.85 0.80 4.57 4.76 2 •
TOGT 130408-DT-P 12.85 0.80 4.57 4.76 2 •
TOGT 140510-DT 16.85 1.00 5.43 5.26 2 •

Инструменты см. на страницах: DDD-EF-FT (240) • DSD-EF-FT (239) • DSD-IF-FT (239) • GD-DH (348) • GDH-MKT (350)

TOGT-GF

Пластины для глубокого сверления с 3 режущими кромками с разделением стружки, положительным углом переднего среза отделителя стружки и очистителем

Обозначение IC RE PL S Рис.
TOGT 070304-GF 7.69 0.40 1.95 2.30 1
TOGT 080305-GF 8.55 0.50 2.20 2.80 1
TOGT 090305-GF 8.32 0.50 3.00 3.00 2
TOGT 100305-GF 9.23 0.50 3.20 3.30 2
TOGT 110405-GF 10.40 0.50 3.40 3.80 2
TOGT 120405-GF 11.59 0.50 3.60 4.30 2
TOGT 130408-GF 12.85 0.80 4.57 4.76 2

Инструменты см. на страницах: DDD-EF-FT (240) • DSD-EF-FT (239) • DSD-IF-FT (239) • GD-DH (348) • GDH-MKT (350)

Внешний вид отделителя стружки

GF DT
1 - Угол переднего среза a° = 25° a° = 20°
2 - Идентификационная метка F T
