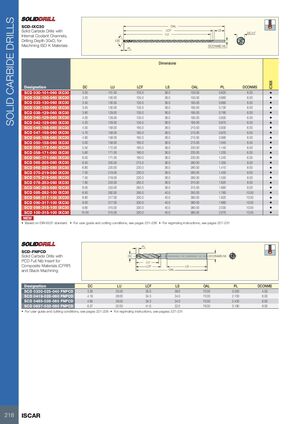

ТВЁРДОСПЛАВНЫЕ СПИРАЛИ
SCD-IXC30
Твёрдосплавные спирали с внутренними каналами подачи охлаждающей жидкости, глубина сверления 30xD, для обработки материалов ISO K
| Обозначение | DC | LU | LCF | LS | OAL | PL | DCONMS | IC908 |
|---|---|---|---|---|---|---|---|---|
| SCD 030-101-060 IXC30 | 3.00 | 101.00 | 105.0 | 36.0 | 150.00 | 0.620 | 6.00 | • |
| SCD 032-100-060 IXC30 | 3.20 | 100.00 | 105.0 | 36.0 | 150.00 | 0.660 | 6.00 | • |
| SCD 033-130-060 IXC30 | 3.30 | 130.00 | 135.0 | 36.0 | 185.00 | 0.680 | 6.00 | • |
| SCD 035-130-060 IXC30 | 3.50 | 130.00 | 135.0 | 36.0 | 185.00 | 0.730 | 6.00 | • |
| SCD 038-129-060 IXC30 | 3.80 | 129.00 | 135.0 | 36.0 | 185.00 | 0.790 | 6.00 | • |
| SCD 040-129-060 IXC30 | 4.00 | 129.00 | 135.0 | 36.0 | 185.00 | 0.830 | 6.00 | • |
| SCD 042-129-060 IXC30 | 4.20 | 129.00 | 135.0 | 36.0 | 185.00 | 0.870 | 6.00 | • |
| SCD 045-158-060 IXC30 | 4.50 | 158.00 | 165.0 | 36.0 | 215.00 | 0.930 | 6.00 | • |
| SCD 047-158-060 IXC30 | 4.70 | 158.00 | 165.0 | 36.0 | 215.00 | 0.970 | 6.00 | • |
| SCD 048-158-060 IXC30 | 4.80 | 158.00 | 165.0 | 36.0 | 215.00 | 0.990 | 6.00 | • |
| SCD 050-158-060 IXC30 | 5.00 | 158.00 | 165.0 | 36.0 | 215.00 | 1.040 | 6.00 | • |
| SCD 055-172-060 IXC30 | 5.50 | 172.00 | 180.0 | 36.0 | 230.00 | 1.140 | 6.00 | • |
| SCD 058-171-060 IXC30 | 5.80 | 171.00 | 180.0 | 36.0 | 230.00 | 1.200 | 6.00 | • |
| SCD 060-171-060 IXC30 | 6.00 | 171.00 | 180.0 | 36.0 | 230.00 | 1.240 | 6.00 | • |
| SCD 065-205-080 IXC30 | 6.50 | 205.00 | 215.0 | 36.0 | 280.00 | 1.350 | 8.00 | • |
| SCD 068-220-080 IXC30 | 6.80 | 220.00 | 230.0 | 36.0 | 280.00 | 1.410 | 8.00 | • |
| SCD 070-219-080 IXC30 | 7.00 | 219.00 | 230.0 | 36.0 | 280.00 | 1.450 | 8.00 | • |
| SCD 075-219-080 IXC30 | 7.50 | 219.00 | 230.0 | 36.0 | 280.00 | 1.550 | 8.00 | • |
| SCD 078-253-080 IXC30 | 7.80 | 253.00 | 265.0 | 36.0 | 315.00 | 1.620 | 8.00 | • |
| SCD 080-253-080 IXC30 | 8.00 | 253.00 | 265.0 | 36.0 | 315.00 | 1.660 | 8.00 | • |
| SCD 085-282-100 IXC30 | 8.50 | 282.00 | 295.0 | 40.0 | 350.00 | 1.760 | 10.00 | • |
| SCD 088-317-100 IXC30 | 8.80 | 317.00 | 330.0 | 40.0 | 380.00 | 1.820 | 10.00 | • |
| SCD 090-317-100 IXC30 | 9.00 | 317.00 | 330.0 | 40.0 | 380.00 | 1.860 | 10.00 | • |
| SCD 098-315-100 IXC30 | 9.80 | 315.00 | 330.0 | 40.0 | 380.00 | 2.030 | 10.00 | • |
| SCD 100-315-100 IXC30 | 10.00 | 315.00 | 330.0 | 40.0 | 380.00 | 2.070 | 10.00 | • |
НОВОЕ
• На основе стандарта DIN 6537 • Руководство пользователя и условия резания см. на стр. 221-226 • Инструкции по переточке см. на стр. 227-231
SCD-FNPCD
Твёрдосплавные спирали с полнорез пластиной из поликристаллического алмаза для обработки композитных материалов (CFRP) и расслоенных конструкций
| Обозначение | DC | LU | LCF | LS | OAL | PL | DCONMS |
|---|---|---|---|---|---|---|---|
| SCD 0330-025-040 FNPCD | 3.30 | 25.00 | 30.0 | 36.0 | 70.00 | 3.000 | 4.00 |
| SCD 0419-028-060 FNPCD | 4.19 | 28.00 | 34.3 | 34.0 | 70.00 | 2.100 | 6.00 |
| SCD 0485-028-060 FNPCD | 4.85 | 28.00 | 35.3 | 34.0 | 70.00 | 2.430 | 6.00 |
| SCD 0637-032-080 FNPCD | 6.37 | 32.00 | 41.6 | 32.0 | 76.00 | 3.190 | 8.00 |
• Руководство пользователя и условия резания см. на стр. 221-226 • Инструкции по переточке см. на стр. 227-231
