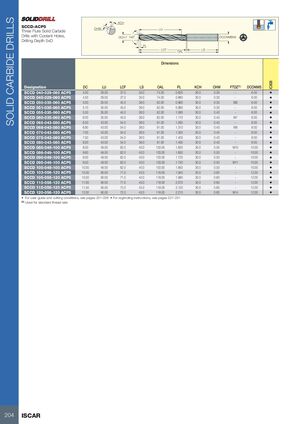

ТВЕРДОСПЛАВНЫЕ СВЕРЛА
SCCD-ACP5
Трехзубые твердосплавные сверла с отводом охлаждающей жидкости, глубина сверления 5xD
| Обозначение | DC | LU | LCF | LS | OAL | PL | KCH | CHW | FTDZ | DCONMS | IC608 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCCD 040-029-060 ACP5 | 4.00 | 29.00 | 37.0 | 35.0 | 74.00 | 0.820 | 30.0 | 0.30 | — | 6.00 | • |
| SCCD 045-029-060 ACP5 | 4.50 | 29.00 | 37.0 | 35.0 | 74.00 | 0.880 | 30.0 | 0.30 | — | 6.00 | • |
| SCCD 050-035-060 ACP5 | 5.00 | 35.00 | 45.0 | 36.0 | 82.00 | 0.960 | 30.0 | 0.30 | M6 | 6.00 | • |
| SCCD 051-035-060 ACP5 | 5.10 | 35.00 | 45.0 | 36.0 | 82.00 | 0.980 | 30.0 | 0.30 | — | 6.00 | • |
| SCCD 055-035-060 ACP5 | 5.50 | 35.00 | 45.0 | 36.0 | 82.00 | 1.080 | 30.0 | 0.40 | — | 6.00 | • |
| SCCD 060-035-060 ACP5 | 6.00 | 35.00 | 45.0 | 36.0 | 82.00 | 1.170 | 30.0 | 0.40 | M7 | 6.00 | • |
| SCCD 065-043-080 ACP5 | 6.50 | 43.00 | 54.0 | 36.0 | 91.00 | 1.260 | 30.0 | 0.40 | — | 8.00 | • |
| SCCD 068-043-080 ACP5 | 6.80 | 43.00 | 54.0 | 36.0 | 91.00 | 1.310 | 30.0 | 0.40 | M8 | 8.00 | • |
| SCCD 070-043-080 ACP5 | 7.00 | 43.00 | 54.0 | 36.0 | 91.00 | 1.350 | 30.0 | 0.40 | — | 8.00 | • |
| SCCD 075-043-080 ACP5 | 7.50 | 43.00 | 54.0 | 36.0 | 91.00 | 1.400 | 30.0 | 0.40 | — | 8.00 | • |
| SCCD 080-043-080 ACP5 | 8.00 | 43.00 | 54.0 | 36.0 | 91.00 | 1.490 | 30.0 | 0.40 | — | 8.00 | • |
| SCCD 085-049-100 ACP5 | 8.50 | 49.00 | 62.0 | 40.0 | 103.00 | 1.630 | 30.0 | 0.50 | M10 | 10.00 | • |
| SCCD 086-049-100 ACP5 | 8.60 | 49.00 | 62.0 | 40.0 | 103.00 | 1.650 | 30.0 | 0.50 | — | 10.00 | • |
| SCCD 090-049-100 ACP5 | 9.00 | 49.00 | 62.0 | 40.0 | 103.00 | 1.720 | 30.0 | 0.50 | — | 10.00 | • |
| SCCD 095-049-100 ACP5 | 9.50 | 49.00 | 62.0 | 40.0 | 103.00 | 1.750 | 30.0 | 0.50 | M11 | 10.00 | • |
| SCCD 100-049-100 ACP5 | 10.00 | 49.00 | 62.0 | 40.0 | 103.00 | 1.850 | 30.0 | 0.50 | — | 10.00 | • |
| SCCD 103-056-120 ACP5 | 10.30 | 56.00 | 71.0 | 45.0 | 118.00 | 1.940 | 30.0 | 0.60 | — | 12.00 | • |
| SCCD 105-056-120 ACP5 | 10.50 | 56.00 | 71.0 | 45.0 | 118.00 | 1.980 | 30.0 | 0.60 | — | 12.00 | • |
| SCCD 110-056-120 ACP5 | 11.00 | 56.00 | 71.0 | 45.0 | 118.00 | 2.070 | 30.0 | 0.60 | — | 12.00 | • |
| SCCD 115-056-120 ACP5 | 11.50 | 56.00 | 72.0 | 45.0 | 118.00 | 2.120 | 30.0 | 0.60 | — | 12.00 | • |
| SCCD 120-056-120 ACP5 | 12.00 | 56.00 | 72.0 | 45.0 | 118.00 | 2.210 | 30.0 | 0.60 | M14 | 12.00 | • |
