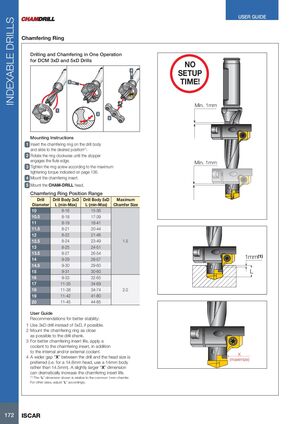

Инструменты для обработки отверстий Iscar 2026 - страница 174

Предыдущая страница Следующая страница

Навигация

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СВЕРЛА С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ПЛАСТИН

Кольцо для зенкования

Сверление и зенкование в одной операции для сверл DCM 3xD и 5xD

БЕЗ ВРЕМЕНИ НА НАЛАДКУ

Мин. 1 мм

Инструкции по монтажу

  1. Вставьте кольцо для зенкования на корпус сверла и переместите на нужную позицию.
  2. Поворачивайте кольцо по часовой стрелке до тех пор, пока стопор не зафиксирует кромку канавки.
  3. Затяните винт кольца согласно максимальному крутящему моменту, указанному на странице 136.
  4. Установите пластину для зенкования.
  5. Установите головку CHAM-DRILL.

Диапазон позиций кольца для зенкования

Диаметр сверла Корпус сверла 3xD L (мин-макс) Корпус сверла 5xD L (мин-макс) Максимальный размер зенковки
10 8-16 15-36 1.5
10.5 8-18 17-39
11 8-19 18-41
11.5 8-21 20-44
12 8-22 21-46
12.5 8-24 23-49
13 8-25 24-51
13.5 8-27 26-54
14 9-29 28-57
14.5 9-30 29-60 2.0
15 9-31 30-60
16 9-33 32-65
17 11-35 34-69
18 11-38 34-74
19 11-42 41-80
20 11-45 44-85

Руководство пользователя

Рекомендации для лучшей устойчивости:

  1. По возможности используйте сверло 3xD вместо 5xD.
  2. Устанавливайте кольцо для зенкования как можно ближе к хвостовику сверла.
  3. Для увеличения стойкости пластины зенкования подавайте охлаждающую жидкость на пластину зенкования в дополнение к внутренней и/или внешней подаче охлаждающей жидкости.
  4. Предпочтительнее больший зазор "X" между сверлом и диаметром головки (то есть для головки диаметром 14.6 мм используйте корпус 14 мм вместо 14.5 мм). Немного больший размер "X" может значительно увеличить стойкость пластины зенкования. (максимизировать)

(1) Показанный размер "L" относится к стандартной зенковке 1 мм. Для других размеров отрегулируйте "L" соответственно.
