Индексируемые сверла

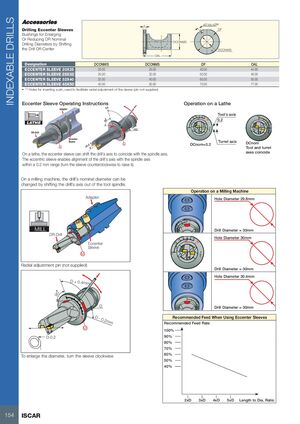

Эксцентриковые втулки для сверления

Втулки для увеличения или уменьшения номинальных диаметров сверл DR путём смещения сверла относительно центра

Обозначение DCONWS DCONMS DF OAL
ECCENTER SLEEVE 20X25 20.00 25.00 40.00 44.00
ECCENTER SLEEVE 25X32 25.00 32.00 50.00 46.00
ECCENTER SLEEVE 32X40 32.00 40.00 65.00 55.00
ECCENTER SLEEVE 40X50 40.00 50.00 75.00 77.00

• (1) Отверстия для установки штифта, используются для облегчения радиальной регулировки втулки (штифт не поставляется)

Инструкция по использованию эксцентриковой втулки

Работа на токарном станке

На токарном станке эксцентриковая втулка может смещать ось сверла таким образом, чтобы она совпадала с осью шпинделя. Эксцентриковая втулка позволяет выровнять ось сверла с осью шпинделя в пределах 0,2 мм (поворачивайте втулку против часовой стрелки, чтобы поднять её).

Работа на фрезерном станке

На фрезерном станке номинальный диаметр сверла можно изменить, смещая ось сверла относительно оси шпинделя.

Рекомендуемая подача при использовании эксцентриковых втулок

Соотношение длины к диаметру Рекомендуемая подача
2xD 100%
3xD 90%
4xD 80%
5xD 70–40%
