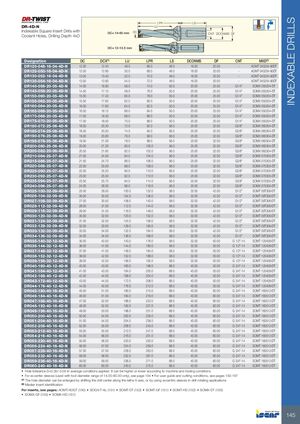

Сверла с индексируемыми пластинами
DR-4D-N
Сверла с квадратной индексируемой пластиной и каналами охлаждения, глубина сверления 4xD
DC = 14–60 мм; DC = 12–13,5 мм
| Обозначение | DC | DCX(1) | LU | LPR | LS | DCONMS | DF | CNT | MIID(2) |
|---|---|---|---|---|---|---|---|---|---|
| DR120-048-16-04-4D-N | 12.00 | 12.40 | 48.0 | 66.0 | 48.0 | 16.00 | 20.00 | — | AOMT 040204-90DT |
| DR125-050-16-04-4D-N | 12.50 | 12.90 | 50.0 | 68.0 | 48.0 | 16.00 | 20.00 | — | AOMT 040204-90DT |
| DR130-052-16-04-4D-N | 13.00 | 13.40 | 52.0 | 70.0 | 48.0 | 16.00 | 20.00 | — | AOMT 040204-90DT |
| DR135-054-16-04-4D-N | 13.50 | 13.90 | 54.0 | 72.0 | 48.0 | 16.00 | 20.00 | — | AOMT 040204-90DT |
| DR140-056-20-05-4D-N | 14.00 | 16.80 | 56.0 | 74.0 | 50.0 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR145-058-20-05-4D-N | 14.50 | 17.10 | 58.0 | 76.0 | 50.0 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR150-060-20-05-4D-N | 15.00 | 17.40 | 60.0 | 78.0 | 50.0 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR155-062-20-05-4D-N | 15.50 | 17.60 | 62.0 | 80.0 | 50.0 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR160-064-20-05-4D-N | 16.00 | 17.80 | 64.0 | 82.0 | 50.0 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR165-066-20-05-4D-N | 16.50 | 18.10 | 66.0 | 84.0 | 50.0 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR170-068-20-05-4D-N | 17.00 | 18.30 | 68.0 | 86.0 | 50.0 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR175-070-20-05-4D-N | 17.50 | 18.50 | 70.0 | 88.0 | 50.0 | 20.00 | 25.00 | G1/4" | SOMX 050204-DT |
| DR180-072-25-06-4D-N | 18.00 | 20.30 | 72.0 | 92.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR185-074-25-06-4D-N | 18.50 | 20.50 | 74.0 | 94.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR190-076-25-06-4D-N | 19.00 | 20.80 | 76.0 | 96.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR195-078-25-06-4D-N | 19.50 | 21.00 | 78.0 | 98.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR200-080-25-06-4D-N | 20.00 | 21.30 | 80.0 | 100.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR205-082-25-06-4D-N | 20.50 | 21.60 | 82.0 | 102.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 060304-DT |
| DR210-084-25-07-4D-N | 21.00 | 24.50 | 84.0 | 104.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR215-086-25-07-4D-N | 21.50 | 24.70 | 86.0 | 106.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR220-088-25-07-4D-N | 22.00 | 25.00 | 88.0 | 108.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR225-090-25-07-4D-N | 22.50 | 25.20 | 90.0 | 110.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR230-092-25-07-4D-N | 23.00 | 25.50 | 92.0 | 112.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR235-094-25-07-4D-N | 23.50 | 25.70 | 94.0 | 114.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR240-096-25-07-4D-N | 24.00 | 26.00 | 96.0 | 116.0 | 56.0 | 25.00 | 32.00 | G3/8" | SOMX 070305-DT |
| DR025-100-32-09-4D-N | 25.00 | 29.50 | 100.0 | 132.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR026-104-32-09-4D-N | 26.00 | 30.00 | 104.0 | 136.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR027-108-32-09-4D-N | 27.00 | 30.50 | 108.0 | 140.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR028-112-32-09-4D-N | 28.00 | 31.00 | 112.0 | 144.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR029-116-32-09-4D-N | 29.00 | 31.50 | 116.0 | 148.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR030-120-32-09-4D-N | 30.00 | 32.00 | 120.0 | 152.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR031-124-32-09-4D-N | 31.00 | 32.50 | 124.0 | 156.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR032-128-32-09-4D-N | 32.00 | 33.00 | 128.0 | 160.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR033-132-32-09-4D-N | 33.00 | 34.00 | 132.0 | 164.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR034-136-32-09-4D-N | 34.00 | 34.50 | 136.0 | 168.0 | 58.0 | 32.00 | 42.00 | G1/2" | SOMT 09T306-DT |
| DR035-140-32-12-4D-N | 35.00 | 40.50 | 140.0 | 176.0 | 58.0 | 32.00 | 50.00 | G 1/2"-14 | SOMT 120408-DT |
| DR036-144-32-12-4D-N | 36.00 | 41.00 | 144.0 | 180.0 | 58.0 | 32.00 | 50.00 | G 1/2"-14 | SOMT 120408-DT |
| DR037-148-32-12-4D-N | 37.00 | 41.50 | 148.0 | 184.0 | 58.0 | 32.00 | 50.00 | G 1/2"-14 | SOMT 120408-DT |
| DR038-152-32-12-4D-N | 38.00 | 42.00 | 152.0 | 188.0 | 58.0 | 32.00 | 50.00 | G 1/2"-14 | SOMT 120408-DT |
| DR039-156-32-12-4D-N | 39.00 | 42.50 | 156.0 | 192.0 | 58.0 | 32.00 | 50.00 | G 1/2"-14 | SOMT 120408-DT |
| DR040-160-40-12-4D-N | 40.00 | 43.00 | 160.0 | 196.0 | 68.0 | 40.00 | 50.00 | G 3/4"-14 | SOMT 120408-DT |
| DR041-164-40-12-4D-N | 41.00 | 43.50 | 164.0 | 200.0 | 68.0 | 40.00 | 50.00 | G 3/4"-14 | SOMT 120408-DT |
| DR042-168-40-12-4D-N | 42.00 | 44.00 | 168.0 | 204.0 | 68.0 | 40.00 | 50.00 | G 3/4"-14 | SOMT 120408-DT |
| DR043-172-40-12-4D-N | 43.00 | 44.50 | 172.0 | 208.0 | 68.0 | 40.00 | 50.00 | G 3/4"-14 | SOMT 120408-DT |
| DR044-176-40-12-4D-N | 44.00 | 45.00 | 176.0 | 212.0 | 68.0 | 40.00 | 50.00 | G 3/4"-14 | SOMT 120408-DT |
| DR045-180-40-16-4D-N | 45.00 | 51.00 | 180.0 | 215.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR046-184-40-16-4D-N | 46.00 | 51.50 | 184.0 | 219.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR047-188-40-16-4D-N | 47.00 | 52.00 | 188.0 | 223.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR048-192-40-16-4D-N | 48.00 | 52.50 | 192.0 | 227.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR049-196-40-16-4D-N | 49.00 | 53.00 | 196.0 | 231.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR050-200-40-16-4D-N | 50.00 | 54.00 | 200.0 | 235.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR051-204-40-16-4D-N | 51.00 | 54.50 | 204.0 | 239.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR052-208-40-16-4D-N | 52.00 | 55.00 | 208.0 | 243.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR053-212-40-16-4D-N | 53.00 | 55.50 | 212.0 | 247.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR054-216-40-16-4D-N | 54.00 | 56.00 | 216.0 | 251.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR055-220-40-16-4D-N | 55.00 | 56.50 | 220.0 | 255.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR056-224-40-16-4D-N | 56.00 | 57.00 | 224.0 | 259.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR057-228-40-16-4D-N | 57.00 | 57.50 | 228.0 | 263.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR058-232-40-16-4D-N | 58.00 | 58.00 | 232.0 | 267.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR059-236-40-16-4D-N | 59.00 | 59.00 | 236.0 | 271.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
| DR060-240-40-16-4D-N | 60.00 | 60.00 | 240.0 | 275.0 | 68.0 | 40.00 | 60.00 | G 3/4"-14 | SOMT 160512-DT |
- Допуск отверстия D+0,35/-0,05 в средних условиях. Может быть больше или меньше в зависимости от состояния станка и инструмента.
- Для эксцентриковых втулок (используются только для диапазона диаметров инструмента 14,00–60,00), см. стр. 154
- Справочник пользователя и условия резания см. на стр. 155–167
(1) Диаметр отверстия можно увеличить, сместив центр сверла вдоль оси X станка или используя эксцентриковые втулки при работе вращающегося инструмента
(2) Идентификация основной пластины
Пластины см. на стр.: AOMT/AOGT (150) • SOGX/T-AL (151) • SOMT-DT (152) • SOMT-GF (151) • SOMT-HD (152) • SOMX-DT (150) • SOMX-GF (150) • SOMX-HD (151)
