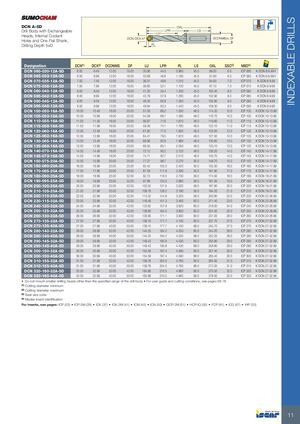

DCN A-5D
Корпус свёрла со сменными головками, каналами внутреннего охлаждения и плоским хвостовиком, глубина сверления 5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-030-12A-5D | 6.00 | 6.49 | 12.00 | 16.00 | 30.96 | 44.0 | 0.960 | 45.0 | 89.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-033-12A-5D | 6.50 | 6.99 | 12.00 | 16.00 | 33.68 | 46.8 | 1.180 | 45.0 | 91.80 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-035-12A-5D | 7.00 | 7.49 | 12.00 | 16.00 | 36.01 | 49.6 | 1.010 | 45.0 | 94.60 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-038-12A-5D | 7.50 | 7.99 | 12.00 | 16.00 | 38.60 | 52.1 | 1.100 | 45.0 | 97.10 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-040-12A-5D | 8.00 | 8.49 | 12.00 | 16.00 | 41.20 | 55.4 | 1.200 | 45.0 | 100.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-042-12A-5D | 8.50 | 8.99 | 12.00 | 16.00 | 43.79 | 57.9 | 1.290 | 45.0 | 102.90 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-045-12A-5D | 9.00 | 9.49 | 12.00 | 16.00 | 46.35 | 60.8 | 1.350 | 45.0 | 105.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-048-12A-5D | 9.50 | 9.99 | 12.00 | 16.00 | 48.94 | 63.3 | 1.440 | 45.0 | 108.30 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-050-16A-5D | 10.00 | 10.49 | 16.00 | 20.00 | 51.50 | 66.2 | 1.500 | 48.0 | 114.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-053-16A-5D | 10.50 | 10.99 | 16.00 | 20.00 | 54.09 | 68.7 | 1.590 | 48.0 | 116.70 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-055-16A-5D | 11.00 | 11.49 | 16.00 | 20.00 | 56.67 | 71.6 | 1.670 | 48.0 | 119.60 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-058-16A-5D | 11.50 | 11.99 | 16.00 | 20.00 | 59.26 | 74.1 | 1.760 | 48.0 | 122.10 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-060-16A-5D | 12.00 | 12.49 | 16.00 | 20.00 | 61.82 | 77.0 | 1.820 | 48.0 | 125.00 | 12.0 | ICP 120 K DCN 10-13.99 |
| DCN 125-062-16A-5D | 12.50 | 12.99 | 16.00 | 20.00 | 64.41 | 79.5 | 1.910 | 48.0 | 127.50 | 12.0 | ICP 125 K DCN 10-13.99 |
| DCN 130-065-16A-5D | 13.00 | 13.49 | 16.00 | 20.00 | 66.96 | 82.6 | 1.960 | 48.0 | 130.60 | 13.0 | ICP 130 K DCN 10-13.99 |
| DCN 135-068-16A-5D | 13.50 | 13.99 | 16.00 | 20.00 | 69.55 | 85.1 | 2.050 | 48.0 | 133.10 | 13.0 | ICP 135 K DCN 10-13.99 |
| DCN 140-070-16A-5D | 14.00 | 14.49 | 16.00 | 20.00 | 72.12 | 90.2 | 2.120 | 48.0 | 138.20 | 14.0 | ICP 140 K DCN 14-17.99 |
| DCN 145-073-16A-5D | 14.50 | 14.99 | 16.00 | 20.00 | 74.71 | 92.7 | 2.210 | 48.0 | 140.70 | 14.0 | ICP 145 K DCN 14-17.99 |
| DCN 150-075-20A-5D | 15.00 | 15.99 | 20.00 | 25.00 | 77.27 | 98.7 | 2.270 | 50.0 | 148.70 | 15.0 | ICP 150 K DCN 14-17.99 |
| DCN 160-080-20A-5D | 16.00 | 16.99 | 20.00 | 25.00 | 82.42 | 105.3 | 2.420 | 50.0 | 155.30 | 16.0 | ICP 160 K DCN 14-17.99 |
| DCN 170-085-20A-5D | 17.00 | 17.99 | 20.00 | 25.00 | 87.59 | 111.9 | 2.590 | 50.0 | 161.90 | 17.0 | ICP 170 K DCN 14-17.99 |
| DCN 180-090-25A-5D | 18.00 | 18.99 | 25.00 | 32.00 | 92.73 | 118.5 | 2.730 | 56.0 | 174.50 | 18.0 | ICP 180 K DCN 18-21.99 |
| DCN 190-095-25A-5D | 19.00 | 19.99 | 25.00 | 32.00 | 97.88 | 125.0 | 2.880 | 56.0 | 181.00 | 19.0 | ICP 190 K DCN 18-21.99 |
| DCN 200-100-25A-5D | 20.00 | 20.99 | 25.00 | 32.00 | 103.02 | 131.6 | 3.020 | 56.0 | 187.60 | 20.0 | ICP 200 K DCN 18-21.99 |
| DCN 210-105-25A-5D | 21.00 | 21.99 | 25.00 | 32.00 | 108.18 | 138.2 | 3.180 | 56.0 | 194.20 | 21.0 | ICP 210 K DCN 18-21.99 |
| DCN 220-110-25A-5D | 22.00 | 22.99 | 25.00 | 32.00 | 113.32 | 144.8 | 3.320 | 56.0 | 200.80 | 22.0 | ICP 220 K DCN 22-26.99 |
| DCN 230-115-32A-5D | 23.00 | 23.99 | 32.00 | 42.00 | 118.46 | 151.3 | 3.460 | 60.0 | 211.40 | 23.0 | ICP 230 K DCN 22-26.99 |
| DCN 240-120-32A-5D | 24.00 | 24.99 | 32.00 | 42.00 | 123.62 | 157.9 | 3.620 | 60.0 | 218.00 | 24.0 | ICP 240 K DCN 22-26.99 |
| DCN 250-125-32A-5D | 25.00 | 25.99 | 32.00 | 42.00 | 128.80 | 164.5 | 3.800 | 60.0 | 224.50 | 25.0 | ICP 250 K DCN 22-26.99 |
| DCN 260-130-32A-5D | 26.00 | 26.99 | 32.00 | 42.00 | 133.95 | 171.1 | 3.950 | 60.0 | 231.00 | 26.0 | ICP 260 K DCN 22-26.99 |
| DCN 270-135-32A-5D | 27.00 | 27.99 | 32.00 | 42.00 | 139.10 | 177.7 | 4.100 | 60.0 | 237.70 | 27.0 | ICP 270 K DCN 27-32.99 |
| DCN 270-135-40A-5D | 27.00 | 27.99 | 40.00 | 50.00 | 139.10 | 177.7 | 4.100 | 68.0 | 245.70 | 27.0 | ICP 270 K DCN 27-32.99 |
| DCN 280-140-32A-5D | 28.00 | 28.99 | 32.00 | 42.00 | 144.25 | 184.2 | 4.250 | 60.0 | 244.20 | 28.0 | ICP 280 K DCN 27-32.99 |
| DCN 280-140-40A-5D | 28.00 | 28.99 | 40.00 | 50.00 | 144.25 | 184.2 | 4.250 | 68.0 | 252.20 | 28.0 | ICP 280 K DCN 27-32.99 |
| DCN 290-145-32A-5D | 29.00 | 29.99 | 32.00 | 42.00 | 149.43 | 190.8 | 4.430 | 60.0 | 250.80 | 29.0 | ICP 290 K DCN 27-32.99 |
| DCN 290-145-40A-5D | 29.00 | 29.99 | 40.00 | 50.00 | 149.43 | 190.8 | 4.430 | 68.0 | 258.80 | 29.0 | ICP 290 K DCN 27-32.99 |
| DCN 300-150-32A-5D | 30.00 | 30.99 | 32.00 | 42.00 | 154.59 | 197.4 | 4.590 | 60.0 | 257.40 | 30.0 | ICP 300 K DCN 27-32.99 |
| DCN 300-150-40A-5D | 30.00 | 30.99 | 40.00 | 50.00 | 154.59 | 197.4 | 4.590 | 68.0 | 265.40 | 30.0 | ICP 300 K DCN 27-32.99 |
| DCN 310-155-32A-5D | 31.00 | 31.99 | 32.00 | 42.00 | 159.76 | 204.0 | 4.760 | 60.0 | 264.00 | 31.0 | ICP 310 K DCN 27-32.99 |
| DCN 310-155-40A-5D | 31.00 | 31.99 | 40.00 | 50.00 | 159.76 | 204.0 | 4.760 | 68.0 | 272.00 | 31.0 | ICP 310 K DCN 27-32.99 |
| DCN 320-160-32A-5D | 32.00 | 32.99 | 32.00 | 42.00 | 164.86 | 210.5 | 4.860 | 60.0 | 270.50 | 32.0 | ICP 320 K DCN 27-32.99 |
| DCN 320-160-40A-5D | 32.00 | 32.99 | 40.00 | 50.00 | 164.86 | 210.5 | 4.860 | 68.0 | 278.50 | 32.0 | ICP 320 K DCN 27-32.99 |
- Не монтируйте сменные головки меньшего размера, чем указанный диапазон для корпуса свёрла
- Руководство пользователя и условия резания см. на стр. 68-76
(1) Минимальный диаметр сверления
(2) Максимальный диаметр сверления
(3) Код размера посадочного места
(4) Идентификация главной пластины
Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67) • IHP (33)
