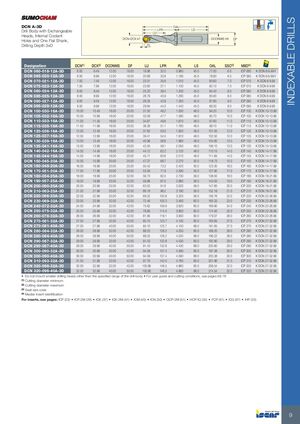

DCN A-3D
Корпус свёрла со сменными головками, каналами внутреннего охлаждения и плоским хвостовиком, глубина сверления 3xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DCN 060-018-12A-3D | 6.00 | 6.49 | 12.00 | 16.00 | 18.96 | 32.0 | 0.960 | 45.0 | 77.00 | 6.0 | ICP 060 K DCN 6-9.99-Y |
| DCN 065-020-12A-3D | 6.50 | 6.99 | 12.00 | 16.00 | 20.68 | 33.8 | 1.180 | 45.0 | 78.80 | 6.5 | ICP 065 K DCN 6-9.99-Y |
| DCN 070-021-12A-3D | 7.00 | 7.49 | 12.00 | 16.00 | 22.01 | 35.6 | 1.010 | 45.0 | 80.60 | 7.0 | ICP 070 K DCN 6-9.99 |
| DCN 075-023-12A-3D | 7.50 | 7.99 | 12.00 | 16.00 | 23.60 | 37.1 | 1.100 | 45.0 | 82.10 | 7.0 | ICP 075 K DCN 6-9.99 |
| DCN 080-024-12A-3D | 8.00 | 8.49 | 12.00 | 16.00 | 25.20 | 39.4 | 1.200 | 45.0 | 84.40 | 8.0 | ICP 080 K DCN 6-9.99 |
| DCN 085-025-12A-3D | 8.50 | 8.99 | 12.00 | 16.00 | 26.79 | 40.9 | 1.290 | 45.0 | 85.90 | 8.0 | ICP 085 K DCN 6-9.99 |
| DCN 090-027-12A-3D | 9.00 | 9.49 | 12.00 | 16.00 | 28.35 | 42.8 | 1.350 | 45.0 | 87.80 | 9.0 | ICP 090 K DCN 6-9.99 |
| DCN 095-029-12A-3D | 9.50 | 9.99 | 12.00 | 16.00 | 29.94 | 44.3 | 1.440 | 45.0 | 89.30 | 9.0 | ICP 095 K DCN 6-9.99 |
| DCN 100-030-16A-3D | 10.00 | 10.49 | 16.00 | 20.00 | 31.50 | 46.2 | 1.500 | 48.0 | 94.20 | 10.0 | ICP 100 K DCN 10-13.99 |
| DCN 105-032-16A-3D | 10.50 | 10.99 | 16.00 | 20.00 | 33.09 | 47.7 | 1.590 | 48.0 | 95.70 | 10.0 | ICP 105 K DCN 10-13.99 |
| DCN 110-033-16A-3D | 11.00 | 11.49 | 16.00 | 20.00 | 34.67 | 49.6 | 1.670 | 48.0 | 97.60 | 11.0 | ICP 110 K DCN 10-13.99 |
| DCN 115-035-16A-3D | 11.50 | 11.99 | 16.00 | 20.00 | 36.26 | 51.1 | 1.760 | 48.0 | 99.10 | 11.0 | ICP 115 K DCN 10-13.99 |
| DCN 120-036-16A-3D | 12.00 | 12.49 | 16.00 | 20.00 | 37.82 | 53.0 | 1.820 | 48.0 | 101.00 | 12.0 | ICP 120 K DCN 10-13.99 |
| DCN 125-037-16A-3D | 12.50 | 12.99 | 16.00 | 20.00 | 39.41 | 54.5 | 1.910 | 48.0 | 102.50 | 12.0 | ICP 125 K DCN 10-13.99 |
| DCN 130-039-16A-3D | 13.00 | 13.49 | 16.00 | 20.00 | 40.96 | 56.6 | 1.960 | 48.0 | 104.60 | 13.0 | ICP 130 K DCN 10-13.99 |
| DCN 135-041-16A-3D | 13.50 | 13.99 | 16.00 | 20.00 | 42.55 | 58.1 | 2.050 | 48.0 | 106.10 | 13.0 | ICP 135 K DCN 10-13.99 |
| DCN 140-042-16A-3D | 14.00 | 14.49 | 16.00 | 20.00 | 44.12 | 62.2 | 2.120 | 48.0 | 110.15 | 14.0 | ICP 140 K DCN 14-17.99 |
| DCN 145-044-16A-3D | 14.50 | 14.99 | 16.00 | 20.00 | 45.71 | 63.6 | 2.210 | 48.0 | 111.65 | 14.0 | ICP 145 K DCN 14-17.99 |
| DCN 150-045-20A-3D | 15.00 | 15.99 | 20.00 | 25.00 | 47.27 | 68.7 | 2.270 | 50.0 | 118.73 | 15.0 | ICP 150 K DCN 14-17.99 |
| DCN 160-048-20A-3D | 16.00 | 16.99 | 20.00 | 25.00 | 50.42 | 73.3 | 2.420 | 50.0 | 123.30 | 16.0 | ICP 160 K DCN 14-17.99 |
| DCN 170-051-20A-3D | 17.00 | 17.99 | 20.00 | 25.00 | 53.59 | 77.9 | 2.590 | 50.0 | 127.90 | 17.0 | ICP 170 K DCN 14-17.99 |
| DCN 180-054-25A-3D | 18.00 | 18.99 | 25.00 | 32.00 | 56.73 | 82.5 | 2.730 | 56.0 | 138.50 | 18.0 | ICP 180 K DCN 18-21.99 |
| DCN 190-057-25A-3D | 19.00 | 19.99 | 25.00 | 32.00 | 59.88 | 87.0 | 2.880 | 56.0 | 143.00 | 19.0 | ICP 190 K DCN 18-21.99 |
| DCN 200-060-25A-3D | 20.00 | 20.99 | 25.00 | 32.00 | 63.02 | 91.6 | 3.020 | 56.0 | 147.60 | 20.0 | ICP 200 K DCN 18-21.99 |
| DCN 210-063-25A-3D | 21.00 | 21.99 | 25.00 | 32.00 | 66.18 | 96.2 | 3.180 | 56.0 | 152.18 | 21.0 | ICP 210 K DCN 18-21.99 |
| DCN 220-066-25A-3D | 22.00 | 22.99 | 25.00 | 32.00 | 69.32 | 100.8 | 3.320 | 56.0 | 156.76 | 22.0 | ICP 220 K DCN 22-26.99 |
| DCN 230-069-32A-3D | 23.00 | 23.99 | 32.00 | 42.00 | 72.46 | 105.3 | 3.460 | 60.0 | 165.33 | 23.0 | ICP 230 K DCN 22-26.99 |
| DCN 240-072-32A-3D | 24.00 | 24.99 | 32.00 | 42.00 | 75.62 | 109.9 | 3.620 | 60.0 | 169.90 | 24.0 | ICP 240 K DCN 22-26.99 |
| DCN 250-075-32A-3D | 25.00 | 25.99 | 32.00 | 42.00 | 78.80 | 114.5 | 3.800 | 60.0 | 174.50 | 25.0 | ICP 250 K DCN 22-26.99 |
| DCN 260-078-32A-3D | 26.00 | 26.99 | 32.00 | 42.00 | 81.95 | 119.1 | 3.950 | 60.0 | 179.07 | 26.0 | ICP 260 K DCN 22-26.99 |
| DCN 270-081-32A-3D | 27.00 | 27.99 | 32.00 | 42.00 | 85.10 | 123.7 | 4.100 | 60.0 | 183.65 | 27.0 | ICP 270 K DCN 27-32.99 |
| DCN 270-081-40A-3D | 27.00 | 27.99 | 40.00 | 50.00 | 85.10 | 123.7 | 4.100 | 68.0 | 191.65 | 27.0 | ICP 270 K DCN 27-32.99 |
| DCN 280-084-32A-3D | 28.00 | 28.99 | 32.00 | 42.00 | 88.25 | 128.2 | 4.250 | 60.0 | 188.20 | 28.0 | ICP 280 K DCN 27-32.99 |
| DCN 280-084-40A-3D | 28.00 | 28.99 | 40.00 | 50.00 | 88.25 | 128.2 | 4.250 | 68.0 | 196.22 | 28.0 | ICP 280 K DCN 27-32.99 |
| DCN 290-087-32A-3D | 29.00 | 29.99 | 32.00 | 42.00 | 91.43 | 132.8 | 4.430 | 60.0 | 192.80 | 29.0 | ICP 290 K DCN 27-32.99 |
| DCN 290-087-40A-3D | 29.00 | 29.99 | 40.00 | 50.00 | 91.43 | 132.8 | 4.430 | 68.0 | 200.80 | 29.0 | ICP 290 K DCN 27-32.99 |
| DCN 300-090-32A-3D | 30.00 | 30.99 | 32.00 | 42.00 | 94.59 | 137.4 | 4.590 | 60.0 | 197.38 | 30.0 | ICP 300 K DCN 27-32.99 |
| DCN 300-090-40A-3D | 30.00 | 30.99 | 40.00 | 50.00 | 94.59 | 137.4 | 4.590 | 68.0 | 205.38 | 30.0 | ICP 300 K DCN 27-32.99 |
| DCN 310-093-32A-3D | 31.00 | 31.99 | 32.00 | 42.00 | 97.76 | 142.0 | 4.760 | 60.0 | 201.96 | 31.0 | ICP 310 K DCN 27-32.99 |
| DCN 320-096-32A-3D | 32.00 | 32.99 | 32.00 | 42.00 | 100.86 | 146.5 | 4.860 | 60.0 | 206.54 | 32.0 | ICP 320 K DCN 27-32.99 |
| DCN 320-096-40A-3D | 32.00 | 32.99 | 40.00 | 50.00 | 100.86 | 146.5 | 4.860 | 68.0 | 214.54 | 32.0 | ICP 320 K DCN 27-32.99 |
- Не монтируйте сменные головки меньшего размера, чем указанный диапазон для корпуса свёрла
- Руководство пользователя и условия резания см. на стр. 68-76
(1) Минимальный диаметр сверления
(2) Максимальный диаметр сверления
(3) Код размера посадочного места
(4) Идентификация главной пластины
Пластины см. на стр.: ICP (23) • ICP-2M (29) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • QCP-2M (51) • HCP-IQ (55) • FCP (61) • ICG (67) • IHP (33)
