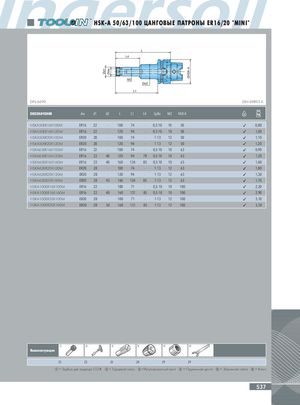

HSK-A 50/63/100 ЦАНГОВЫЕ ПАТРОНЫ ER16/20 "MINI" L L4 ØHSK-A Ød1 Ødw M2 Ød2 L1 DIN 6499 DIN 69893 A ОБОЗНАЧЕНИЕ dw d1 d2 L L1 L4 SpBe M2 HSK-A IK HSKA50ER16X100M ER16 22 - 100 74 - 0,5-10 10 50 ✓ 0,80 HSKA50ER16X120M ER16 22 - 120 94 - 0,5-10 10 50 ✓ 1,00 HSKA50ER20X100M ER20 28 - 100 74 - 1-13 12 50 ✓ 1,10 HSKA50ER20X120M ER20 28 - 120 94 - 1-13 12 50 ✓ 1,20 HSKA63ER16X100M ER16 22 - 100 74 - 0,5-10 10 63 ✓ 0,90 HSKA63ER16X120M ER16 22 40 120 94 78 0,5-10 10 63 ✓ 1,20 HSKA63ER16X160M ER16 22 40 160 134 85 0,5-10 10 63 ✓ 1,40 HSKA63ER20X100M ER20 28 - 100 74 - 1-13 12 63 ✓ 1,00 HSKA63ER20X120M ER20 28 - 120 94 - 1-13 12 63 ✓ 1,30 HSKA63ER20X160M ER20 28 45 160 134 85 1-13 12 63 ✓ 1,70 HSKA100ER16X100M ER16 22 - 100 71 - 0,5-10 10 100 ✓ 2,20 HSKA100ER16X160M ER16 22 40 160 131 85 0,5-10 10 100 ✓ 2,90 HSKA100ER20X100M ER20 28 - 100 71 - 1-13 12 100 ✓ 3,10 HSKA100ER20X160M ER20 28 50 160 131 85 1-13 12 100 ✓ 3,30       Комплектующие Z2 Z2 Z4 Z8 Z9 Z9  = Трубка для подвода СОЖ  = Торцевой ключ  =Регулировочный винт  = Пружинная цанга  = Зажимная гайка  = Ключ 537
