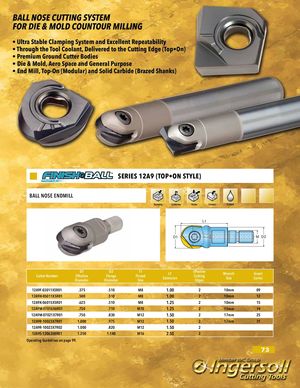

Общий каталог Ingersoll 2013 - 2014

Применение: врезание, копирование контура по спирали, обработка карманов, обработка контура, охлаждение.

Номер фрезы	D1 Эффективный диаметр	D2 Диаметр фланца	T1 Размер резьбы	L1 Длина вылета	Число режущих кромок	Размер ключа	Серия пластин
12A9F-03011X5R01	.375	.510	M8	1.00	2	10mm	09
12A9H-05011X5R01	.500	.510	M8	1.00	2	10mm	12
12A9K-06015X5R01	.625	.510	M8	1.25	2	10mm	15
12A9M-07016X6R01	.750	.710	M10	1.25	2	15mm	19
12A9M-07021X7R01	.750	.830	M12	1.50	2	17mm	25
12A9R-10023X7R01	1.000	.975	M12	1.50	2	17mm	31
12A9R-10023X7R02	1.000	.820	M12	1.50	2
12A9S-12063X8R01	1.250	1.140	M16	2.50	2

Руководство по эксплуатации на странице 99.

Общий каталог Ingersoll 2013 - 2014 - страница 73
