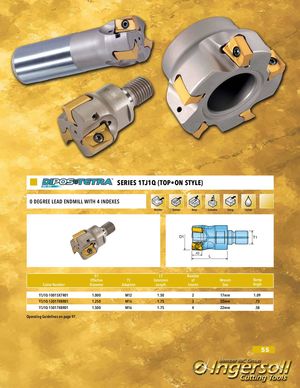

SERIES 1TJ1Q (TOP•ON STYLE)
Концевая фреза с углом наклона режущей кромки 0 градусов и 4 сменными пластинами
Применение: обработка уступов, пазов, врезание по спирали, копирование контура, торцевание, охлаждение.
| Номер фрезы | D1 Эффективный диаметр | T1 Присоединение | L1 Длина вылета | Число пластин | Размер ключа | Угол врезания |
|---|---|---|---|---|---|---|
| 1TJ1Q-10015X7R01 | 1.000 | M12 | 1.50 | 2 | 17mm | 1.09 |
| 1TJ1Q-12017X8R01 | 1.250 | M16 | 1.75 | 3 | 22mm | .73 |
| 1TJ1Q-15017X8R01 | 1.500 | M16 | 1.75 | 4 | 22mm | .58 |
Руководство по эксплуатации на странице 97.
