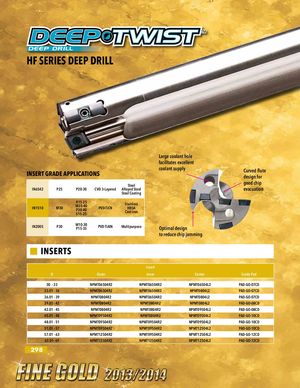

Общий каталог Ingersoll 2013 - 2014 - страница 298

Предыдущая страница Следующая страница

Навигация

HF SERIES DEEP DRILL

Большое отверстие для СОЖ обеспечивает отличную подачу охлаждающей жидкости.

Изогнутая форма канавки для эффективного отвода стружки.

Применение марок пластин

МаркаКлассификацияПокрытиеМатериал
IN6542P25, P20-30, K15-25, M35-40, P30-40, S15-25CVD, 3-слойное покрытиеСталь, легированная сталь, нержавеющая сталь, жаропрочные сплавы, чугун
IN1510M30, P30-40, S15-25PVD-TiCNСталь, нержавеющая сталь, жаропрочные сплавы, чугун
IN2005M10-30, P30, P15-35PVD-TiAlNМногоцелевое применение

Оптимальная конструкция снижает заклинивание стружки.

Пластины

DНаружная пластинаВнутренняя пластинаЦентральная пластинаНаправляющая пластина
30 - 33NPMT06504R2NPMT06504R2NPMT06504L2PAD-GO-07CD
33.01 - 36NPMT06504R2NPMT06504R2NPMT0804L2PAD-GO-07CD
36.01 - 39NPMT0804R2NPMT06504R2NPMT0804L2PAD-GO-07CD
39.01 - 42NPMT0804R2NPMT0804R2NPMT0804L2PAD-GO-08CD
42.01 - 45NPMT0804R2NPMT0804R2NPMT09504L2PAD-GO-08CD
45.01 - 48NPMT09504R2NPMT0804R2NPMT09504L2PAD-GO-10CD
48.01 - 51NPMT09504R2NPMT09504R2NPMT09504L2PAD-GO-10CD
51.01 - 57NPMT09504R2NPMT09504R2NPMT12504L2PAD-GO-10CD
57.01 - 63NPMT12504R2NPMT09504R2NPMT12504L2PAD-GO-12CD
63.01 - 69NPMT12504R2NPMT12504R2NPMT12504L2PAD-GO-12CD
