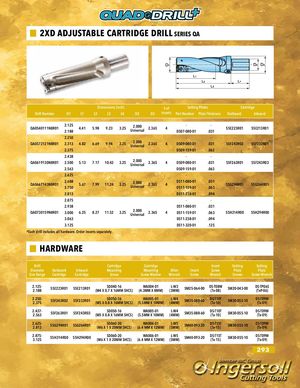

Серия регулируемых картриджных сверл QA 2XD

Номер сверла	D1, дюйм	L1, дюйм	L2, дюйм	L3, дюйм	L4, дюйм	D2, дюйм	D3, дюйм	Кол-во пластин	Установочная пластина — номер	Установочная пластина — толщина	Картридж наружный	Картридж внутренний
QA0540111N8R01	2.125 / 2.188	4.41	5.98	9.23	3.25	Universal	2.000 / 2.365	4	-	-	55E223R01	55E213R01
QA0572121N8R01	2.250 / 2.313 / 2.375	4.82	6.69	9.94	3.25	Universal	2.000 / 2.365	4	DS09-080-01 / DS09-159-01	.031 / .063	55F243R02	55F233R01
QA0619130N8R01	2.438 / 2.500 / 2.563	5.13	7.17	10.42	3.25	Universal	2.000 / 2.365	4	DS09-080-01 / DS09-159-01	.031 / .063	55F263R01	55F243R03
QA0667143N8R01	2.625 / 2.688 / 2.750 / 2.813	5.67	7.99	11.24	3.25	Universal	2.000 / 2.365	4	DS11-080-01 / DS11-159-01 / DS11-238-01	.031 / .063 / .094	55G294R01	55G264R01
QA0730159N8R01	2.875 / 2.938 / 3.000 / 3.063 / 3.125	6.25	8.27	11.52	3.25	Universal	2.000 / 2.365	4	DS11-080-01 / DS11-159-01 / DS11-238-01 / DS11-320-01	.031 / .063 / .094 / .125	55H314R00	55H294R00

*Каждое сверло поставляется со всем крепежом. Пластины заказываются отдельно.

Диапазон диаметров сверла	Картридж наружный	Картридж внутренний	Винт крепления картриджа	Шайба винта крепления картриджа	Шестигранный ключ	Винт пластины	Ключ винта пластины	Винты установочной пластины	Ключ винта установочной пластины
2.125–2.188	55E223R01	55E213R01	SD040-16 (M4 X 0.7 X 16MM SHCS)	WA004-01 (4.3MM X 8MM)	L-W3 (3MM)	SM25-064-00	DS-T08W (Tx-08)	SM20-043-00	DS-TP06S (TxP-06)
2.250–2.375	55F243R02	55F233R01	SD050-16 (M5 X 0.8 X 16MM SHCS)	WA005-01 (5.5MM X 10MM)	L-W4 (4MM)	SM35-088-60	DS-T10T (Tx-10)	SM30-055-10	DS-T09W (Tx-09)
2.437–2.563	55F263R01	55F243R03	SD050-16 (M5 X 0.8 X 16MM SHCS)	WA005-01 (5.5MM X 10MM)	L-W4 (4MM)	SM35-088-60	DS-T10T (Tx-10)	SM30-055-10	DS-T09W (Tx-09)
2.625–2.813	55G294R01	55G264R01	SD060-20 (M6 X 1 X 20MM SHCS)	WA006-01 (6.4MM X 12MM)	L-W5 (5MM)	SM40-093-20	DS-T15T (Tx-15)	SM30-055-10	DS-T09W (Tx-09)
2.875–3.125	55H314R00	55H294R00	SD060-20 (M6 X 1 X 20MM SHCS)	WA006-01 (6.4MM X 12MM)	L-W5 (5MM)	SM40-093-20	DS-T15T (Tx-15)	SM30-055-10	DS-T09W (Tx-09)
