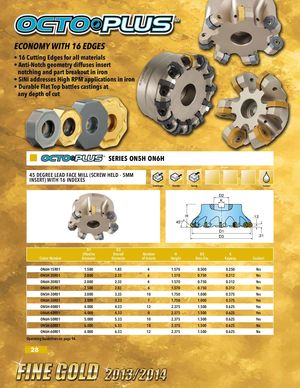

SERIES ON5H ON6H
Торцевая фреза с углом в плане 45 градусов (крепление винтом - вставка 5мм) с 16 позициями индексации
Угол в плане, снятие фаски, торцевание, охлаждение.
| Cutter Number | D1 Effective Diameter | D3 Overall Diameter | Number of Inserts | H Height | D2 Bore Dia. | K Keyway | Coolant |
|---|---|---|---|---|---|---|---|
| ON6H-15R01 | 1.500 | 1.83 | 4 | 1.570 | 0.500 | 0.250 | Да |
| ON5H-20R01 | 2.000 | 2.33 | 6 | 1.570 | 0.750 | 0.312 | Да |
| ON6H-20R01 | 2.000 | 2.33 | 4 | 1.570 | 0.750 | 0.312 | Да |
| ON6H-25R01 | 2.500 | 2.83 | 6 | 1.570 | 0.750 | 0.312 | Да |
| ON5H-30R01 | 3.000 | 3.33 | 10 | 1.750 | 1.000 | 0.375 | Да |
| ON6H-30R01 | 3.000 | 3.33 | 7 | 1.750 | 1.000 | 0.375 | Да |
| ON5H-40R01 | 4.000 | 4.33 | 12 | 2.375 | 1.500 | 0.625 | Да |
| ON6H-40R01 | 4.000 | 4.33 | 8 | 2.375 | 1.500 | 0.625 | Да |
| ON6H-50R01 | 5.000 | 5.33 | 10 | 2.375 | 1.500 | 0.625 | Да |
| ON5H-60R01 | 6.000 | 6.33 | 18 | 2.375 | 1.500 | 0.625 | Нет |
| ON6H-60R01 | 6.000 | 6.33 | 12 | 2.375 | 1.500 | 0.625 | Нет |
Руководство по эксплуатации на странице 94.
