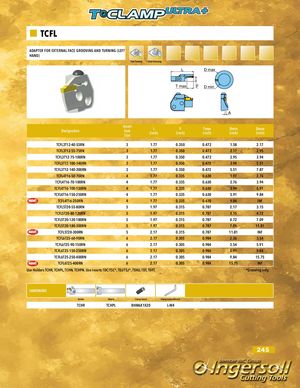

Общий каталог Ingersoll 2013 - 2014

TCFL

Face Turning, Face Grooving

Обозначение	Размер гнезда пластины	L (inch)	F (inch)	Tmax (inch)	Dmin (inch)	Dmax (inch)
TCFL3T12-40-55RN	3	1.77	0.350	0.472	1.58	2.17
TCFL3T12-55-75RN	3	1.77	0.350	0.472	2.17	2.95
TCFL3T12-75-100RN	3	1.77	0.350	0.472	2.95	3.94
TCFL3T12-100-140RN	3	1.77	0.350	0.472	3.94	5.51
TCFL3T12-140-200RN	3	1.77	0.350	0.472	5.51	7.87
TCFL4T16-50-70RN	4	1.77	0.335	0.630	1.97	2.76
TCFL4T16-70-100RN	4	1.77	0.335	0.630	2.76	3.94
TCFL4T16-100-150RN	4	1.77	0.335	0.630	3.94	5.91
TCFL4T16-150-250RN	4	1.77	0.335	0.630	5.91	9.84
TCFL4T16-250RN	4	1.77	0.335	0.630	9.84	INF
TCFL5T20-55-80RN	5	1.97	0.315	0.787	2.17	3.15
TCFL5T20-80-120RN	5	1.97	0.315	0.787	3.15	4.72
TCFL5T20-120-180RN	5	1.97	0.315	0.787	4.72	7.09
TCFL5T20-180-300RN	5	1.97	0.315	0.787	7.09	11.81
TCFL5T20-300RN	5	2.17	0.315	0.787	11.81	INF
TCFL6T25-60-90RN	6	2.17	0.305	0.984	2.36	3.54
TCFL6T25-90-150RN	6	2.17	0.305	0.984	3.54	5.91
TCFL6T25-150-250RN	6	2.17	0.305	0.984	5.91	9.84
TCFL6T25-250-400RN	6	2.17	0.305	0.984	9.84	15.75
TCFL6T25-400RN	6	2.17	0.305	0.984	15.75	INF

Используются державки TCHR, TCHPL, TCHN, TCHPN. Используются пластины TDC/TSC*, TDJ/TSJ*, TDXU, TDT, TDFT. *Только для прорезания канавок.

Державка	Державка	Зажимной винт	Ключ для зажимного винта
TCHR	TCHPL	BHM6X1X20	L-W4
