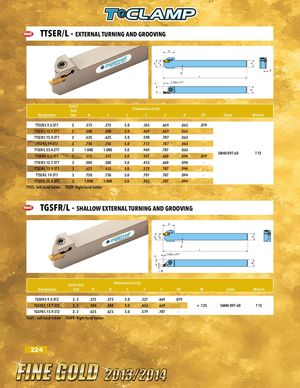

TTSER/L — НАРУЖНОЕ ТОЧЕНИЕ И ПРОРЕЗКА КАНАВОК

ОбозначениеРазмер гнезда пластиныHBLFEAH1ВинтКлюч
TTSER/L 9.5-2T72.375.3755.0.343.669.063.079SM40-097-60T 15
TTSER/L 12.7-2T72.500.5005.0.469.669.063-
TTSER/L 15.9-2T72.625.6255.0.598.787.063-
TTSER/L 19-2T72.750.7505.0.717.787.063-
TTSER/L 25.4-2T721.0001.0005.0.969.787.063-
TTSER/L 9.5-3T73.375.3755.0.327.669.094.079
TTSER/L 12.7-3T73.500.5005.0.453.669.094-
TTSER/L 15.9-3T73.625.6255.0.579.787.094-
TTSER/L 19-3T73.750.7505.0.701.787.094-
TTSER/L 25.4-3T731.0001.0005.0.953.787.094-

H2 = .275”. TTSEL: державка с левым исполнением, TTSER: державка с правым исполнением.

TGSFR/L — НЕГЛУБОКОЕ НАРУЖНОЕ ТОЧЕНИЕ И ПРОРЕЗКА КАНАВОК

ОбозначениеРазмер гнезда пластиныHBLFEH1WВинтКлюч
TGSFR/L 9.5-3T22, 3.375.3755.0.327.669.079< .125SM40-097-60T 15
TGSFR/L 12.7-3T22, 3.500.5005.0.453.669-
TGSFR/L 15.9-3T22, 3.625.6255.0.579.787-

H2 = .079”. TGSFL: державка с левым исполнением, TGSFR: державка с правым исполнением.
