Общий каталог Ingersoll 2013 - 2014

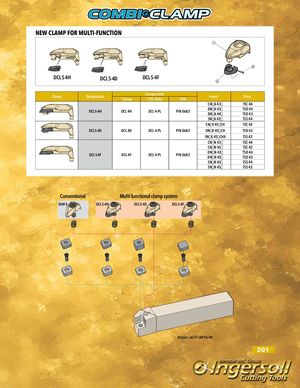

НОВЫЙ ЗАЖИМ ДЛЯ МНОГОФУНКЦИОНАЛЬНОГО ИСПОЛЬЗОВАНИЯ

DCL S-4H, DCL S-4D, DCL S-4F

Компоненты

Зажим	Обозначение	1 Зажим	2 Пластина CTC	3 Штифт	Пластина
DCL S-4H	DCL 4H	DCL 4-PL	PIN 0683	CN A 43	TSC 44
				DN A 43	TSD 44
				DN A 44	TSD 43
				SN A 43	TSS 44
DCL S-4D	DCL 4D	DCL 4-PL	PIN 0683	CN X 45 CH	TSC 42
				DN X 45 CH	TSD 42
				SN X 45 CHX	TSS 42
DCL S-4F	DCL 4F	DCL 4-PL	PIN 0683	CN N 43	TSC 44
				CN N 45	TSC 42
				DN N 43	TSD 44
				DN N 45	TSD 42
				SN N 43	TSS 44
				SN N 45	TSS 42

Обычный зажим: DLM 4. Многофункциональная система зажима: DCL S-4H, DCL S-4D, DCL S-4F.

Державка: например, TCLNR16-4D.
