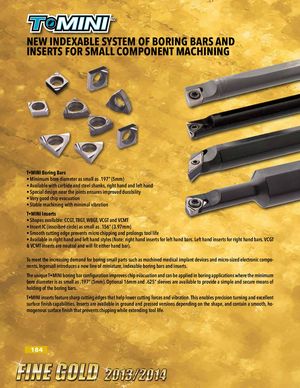

Общий каталог Ingersoll 2013 - 2014 - страница 184

НОВАЯ СБОРНАЯ СИСТЕМА РАСТОЧНЫХ ОПРАВОК И ПЛАСТИН ДЛЯ ОБРАБОТКИ МАЛОГАБАРИТНЫХ ДЕТАЛЕЙ

Расточные оправки T•MINI

• Минимальный диаметр расточки — всего .197" (5мм).
• Доступны с державками из твёрдого сплава и стали, с правым и левым направлением резания.
• Специальная конструкция в области стыков обеспечивает повышенную долговечность.
• Очень хорошее удаление стружки.
• Стабильная обработка с минимальной вибрацией.

Пластины T•MINI

• Доступные формы: CCGT, TBGT, WBGT, VCGT и VCMT.
• Диаметр вписанной окружности пластины (IC) — всего .156" (3.97мм).
• Гладкая режущая кромка предотвращает микровыкрашивание и продлевает срок службы инструмента.
• Доступны в правом и левом исполнении (Примечание: пластины правого исполнения — для оправок левого исполнения, пластины левого исполнения — для оправок правого исполнения. Пластины VCGT и VCMT нейтральны и подходят к оправкам любого направления).

Чтобы удовлетворить растущий спрос на расточку малогабаритных деталей, таких как медицинские имплантаты и микроразмерные электронные компоненты, компания Ingersoll представляет новую линейку миниатюрных сборных расточных оправок и пластин.

Уникальная конструкция расточной оправки T•MINI улучшает удаление стружки и может применяться при расточке, где минимальный диаметр отверстия составляет всего .197" (5мм). Дополнительные втулки на 16мм и .625" обеспечивают простой и надёжный способ крепления расточных оправок.

Пластины T•MINI имеют острые режущие кромки, которые помогают снизить силы резания и вибрацию. Это обеспечивает возможность прецизионного точения и отличное качество поверхности. Пластины доступны в шлифованном и прессованном исполнении в зависимости от формы и имеют гладкую однородную поверхность, предотвращающую выкрашивание и продлевающую срок службы инструмента.
