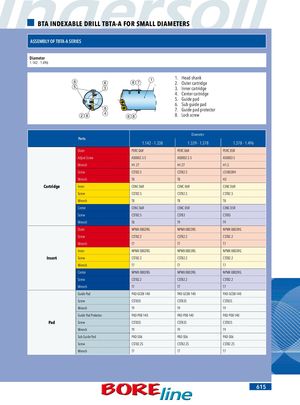

Индексируемое сверло BTA TBTA-A для малых диаметров

Сборка серии TBTA-A

Диаметр: 1.142 - 1.496

  1. Головка-хвостовик
  2. Внешний картридж
  3. Внутренний картридж
  4. Центральный картридж
  5. Направляющая колодка
  6. Вспомогательная направляющая колодка
  7. Защитная колодка направляющей
  8. Винт блокировки
Детали 1.142 - 1.338 1.339 - 1.378 1.378 - 1.496
Картридж
Внешний PERC 06R PERC 06R PERC 05R
Регулировочный винт AS0002.5-5 AS0002.5-5 AS0003-5
Ключ H1.27 H1.27 H1.5
Винт CSTB2.5 CSTB2.5 LS1803RH
Ключ T8 T8 H2
Внутренний CENC 06R CENC 06R CENC 06R
Винт CSTB2.5 CSTB2.5 CSTB2.5
Ключ T8 T8 T8
Центральный CENC 06R CENC 05R CENC 05R
Винт CSTB2.5 CSTB3 CSTB3
Ключ T8 T9 T9
Пластина
Внешняя NPMX 0802RG NPMX 0802RG NPMX 0803RG
Винт CSTB2.2 CSTB2.2 CSTB2.2
Ключ T7 T7 T7
Внутренняя NPMX 0802RG NPMX 0803RG NPMX 0803RG
Винт CSTB2.2 CSTB2.2 CSTB2.2
Ключ T7 T7 T7
Центральная NPMX 0802RG NPMX 0802RG NPMX 0802RG
Винт CSTB2.2 CSTB2.2 CSTB2.2
Ключ T7 T7 T7
Колодка
Направляющая колодка PAD-GC08-140 PAD-GC08-140 PAD-GC08-140
Винт CSTB3S CSTB3S CSTB3S
Ключ T9 T9 T9
Защитная колодка направляющей PAD-P08-140 PAD-P08-140 PAD-P08-140
Винт CSTB3S CSTB3S CSTB3S
Ключ T9 T9 T9
Вспомогательная направляющая колодка PAD-S06 PAD-S06 PAD-S06
Винт CSTB2.2S CSTB2.2S CSTB2.2S
Ключ T7 T7 T7
