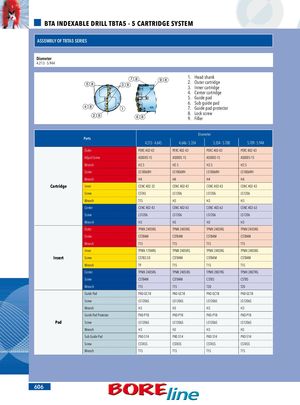

BTA INDEXABLE DRILL TBTA5 - 5 CARTRIDGE SYSTEM

Сборка серии TBTA5

Диаметр: 4.213 - 5.944

Компоненты сборки:

  1. Хвостовик головки
  2. Наружный патрон
  3. Внутренний патрон
  4. Центральный патрон
  5. Направляющая пластина
  6. Вспомогательная направляющая пластина
  7. Защита направляющей пластины
  8. Фиксирующий винт
  9. Заполнитель
Компоненты 4.213 - 4.645 4.646 - 5.354 5.354 - 5.708 5.709 - 5.944
Наружный Патрон PERC 402-43 PERC 402-43 PERC 402-43 PERC 402-43
Регулировочный винт AS0005-15 AS0005-15 AS0005-15 AS0005-15
Ключ H2.5 H2.5 H2.5 H2.5
Винт LS1806RH LS1806RH LS1806RH LS1806RH
Ключ H4 H4 H4 H4
Внутренний Патрон CENC 402-32 CENC 402-43 CENC 402-43 CENC 402-43
Винт CSTA5 LS1206 LS1206 LS1206
Ключ T15 H3 H3 H3
Центральный Патрон CENC 402-43 CENC 402-43 CENC 402-63 CENC 402-63
Винт LS1206 LS1206 LS1206 LS1206
Ключ H3 H3 H3 H3
Наружная Пластина TPMX 2405RG TPMX 2405RG TPMX 2405RG TPMX 2405RG
Винт CSTB4M CSTB4M CSTB4M CSTB4M
Ключ T15 T15 T15 T15
Внутренняя Пластина TPMX 1704RG TPMX 2405RG TPMX 2405RG TPMX 2405RG
Винт CSTB3.5D CSTB4M CSTB4M CSTB4M
Ключ T9 T15 T15 T15
Центральная Пластина TPMX 2405RG TPMX 2405RG TPMX 2807RG TPMX 2807RG
Винт CSTB4M CSTB4M CSTB5 CSTB5
Ключ T15 T15 T20 T20
Направляющая пластина Пластина PAD-GC18 PAD-GC18 PAD-GC18 PAD-GC18
Винт LS1206S LS1206S LS1206S LS1206S
Ключ H3 H3 H3 H3
Защита направляющей пластины Пластина PAD-P18 PAD-P18 PAD-P18 PAD-P18
Винт LS1206S LS1206S LS1206S LS1206S
Ключ H3 H3 H3 H3
Вспомогательная направляющая пластина Пластина PAD-S14 PAD-S14 PAD-S14 PAD-S14
Винт CSTA5S CSTA5S CSTA5S CSTA5S
Ключ T15 T15 T15 T15
