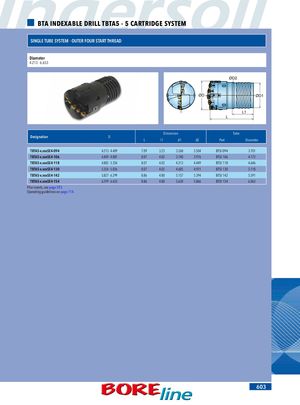

СБОРНОЕ СВЕРЛО BTA TBTA5 — СИСТЕМА С 5 КАРТРИДЖАМИ
ОДНОТРУБНАЯ СИСТЕМА — ВНЕШНЯЯ ЧЕТЫРЕХЗАХОДНАЯ РЕЗЬБА
Диаметр 4.213 - 6.653
| Обозначение | D | L | l1 | d1 | d2 | Деталь трубки | Диаметр трубки |
|---|---|---|---|---|---|---|---|
| TBTA5-x.xxxSE4-094 | 4.213 - 4.409 | 7.09 | 3.23 | 3.268 | 3.504 | BTSI 094 | 3.701 |
| TBTA5-x.xxxSE4-106 | 4.409 - 4.881 | 8.07 | 4.02 | 3.740 | 3.976 | BTSI 106 | 4.173 |
| TBTA5-x.xxxSE4-118 | 4.882 - 5.354 | 8.07 | 4.02 | 4.213 | 4.449 | BTSI 118 | 4.646 |
| TBTA5-x.xxxSE4-130 | 5.354 - 5.826 | 8.07 | 4.02 | 4.685 | 4.921 | BTSI 130 | 5.118 |
| TBTA5-x.xxxSE4-142 | 5.827 - 6.299 | 8.86 | 4.80 | 5.157 | 5.394 | BTSI 142 | 5.591 |
| TBTA5-x.xxxSE4-154 | 6.299 - 6.653 | 8.86 | 4.80 | 5.630 | 5.866 | BTSI 154 | 6.063 |
Пластины см. на странице 593.
Рекомендации по эксплуатации см. на странице 714.
