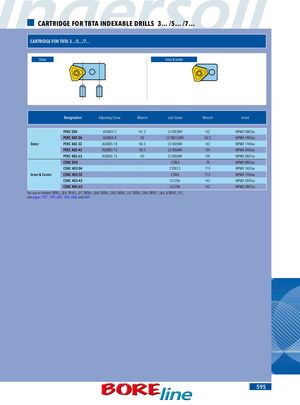

КАРТРИДЖ ДЛЯ СВЕРЛ TBTA 3.../5.../7...
КАРТРИДЖ ДЛЯ TBTA 3.../5.../7...
| Расположение | Обозначение | Регулировочный винт | Ключ | Стопорный винт | Ключ | Пластина |
|---|---|---|---|---|---|---|
| Внешний | PERC 05R | AS0003-5 | H1.5 | LS1803RH | H2 | NPMX 0803xx |
| PERC 402-04 | AS0004-8 | H2 | LS1803.5RH | H2.5 | NPMX 1403xx | |
| PERC 402-32 | AS0005-10 | H2.5 | LS1805RH | H3 | NPMX 1704xx | |
| PERC 402-43 | AS0005-15 | H2.5 | LS1806RH | H4 | NPMX 2405xx | |
| PERC 402-63 | AS0006-15 | H3 | LS1806RH | H4 | NPMX 2807xx | |
| Внутренний и центральный | CENC 05R | - | - | CSTB3 | T9 | NPMX 0803xx |
| CENC 402-04 | - | - | CSTB3.5 | T15 | NPMX 1403xx | |
| CENC 402-32 | - | - | CSTA5 | T15 | NPMX 1704xx | |
| CENC 402-43 | - | - | LS1206 | H3 | NPMX 2405xx | |
| CENC 402-63 | - | - | LS1206 | H3 | NPMX 2807xx |
Для использования в державках TBTA3_SE4, TBTA3_SI1, TBTA3_DE4, TBTA5_SE4, TBTA5_SI1, TBTA5_DE4, TBTA7_SE4 и TBTA7_SI1 см. страницы 597–599, 603–605, 608 и 609.
