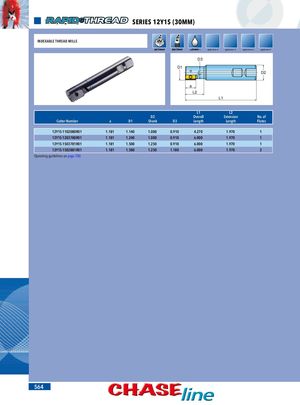

СЕРИЯ ДЕТАЛЕЙ 12Y1S (30MM)
РЕЗЬБОФРЕЗЫ СБОРНЫЕ
| Cutter Number | a | D1 | D2 Shank | D3 | L1 Overall Length | L2 Extension Length | No. of Flutes |
|---|---|---|---|---|---|---|---|
| 12Y1S-1102080R01 | 1.181 | 1.140 | 1.000 | 0.910 | 4.270 | 1.970 | 1 |
| 12Y1S-1203780R01 | 1.181 | 1.240 | 1.000 | 0.910 | 6.000 | 1.970 | 1 |
| 12Y1S-1503781R01 | 1.181 | 1.500 | 1.250 | 0.910 | 6.000 | 1.970 | 1 |
| 12Y1S-1502881R01 | 1.181 | 1.580 | 1.250 | 1.180 | 6.000 | 1.970 | 2 |
Инструкции по эксплуатации на странице 700.
