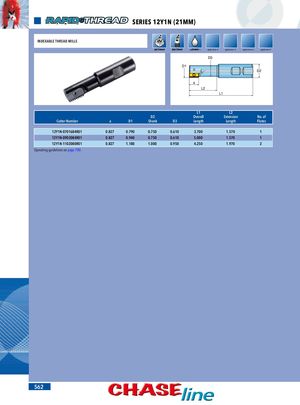

СЕРИЯ ДЕТАЛЕЙ 12Y1N (21MM)
Сборные резьбовые фрезы серии деталей
Внутренняя резьба, наружная резьба, СОЖ.
| Номер фрезы | a | D1 | D2 хвостовик | D3 | L1 общая длина | L2 длина вылета | Число зубьев |
|---|---|---|---|---|---|---|---|
| 12Y1N-0701684R01 | 0.827 | 0.790 | 0.750 | 0.610 | 3.700 | 1.570 | 1 |
| 12Y1N-0903084R01 | 0.827 | 0.940 | 0.750 | 0.610 | 5.000 | 1.570 | 1 |
| 12Y1N-1102080R01 | 0.827 | 1.180 | 1.000 | 0.950 | 4.250 | 1.970 | 2 |
Указания по эксплуатации на странице 700.
