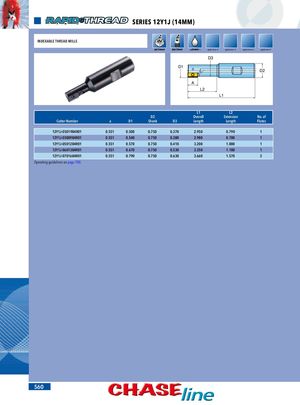

СЕРИЯ ДЕТАЛЕЙ 12Y1J (14MM)
Сборные резьбовые фрезы серии деталей
Внутренняя резьба, наружная резьба, СОЖ.
| Номер фрезы | a | D1 | D2 хвостовик | D3 | L1 общая длина | L2 длина вылета | Число зубьев |
|---|---|---|---|---|---|---|---|
| 12Y1J-0501984R01 | 0.551 | 0.500 | 0.750 | 0.370 | 2.950 | 0.790 | 1 |
| 12Y1J-0500984R01 | 0.551 | 0.540 | 0.750 | 0.380 | 2.980 | 0.780 | 1 |
| 12Y1J-0501284R01 | 0.551 | 0.570 | 0.750 | 0.410 | 3.200 | 1.000 | 1 |
| 12Y1J-0601384R01 | 0.551 | 0.670 | 0.750 | 0.530 | 3.350 | 1.180 | 1 |
| 12Y1J-0701684R01 | 0.551 | 0.790 | 0.750 | 0.630 | 3.660 | 1.570 | 2 |
Указания по эксплуатации на странице 700.
