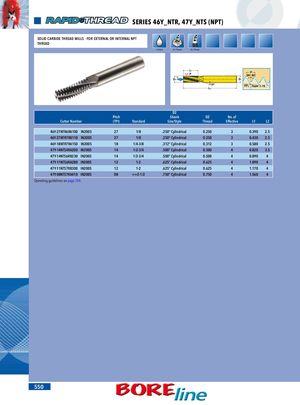

SERIES 46Y_NTR, 47Y_NTS (NPT)
МОНОЛИТНЫЕ ТВЕРДОСПЛАВНЫЕ РЕЗЬБОФРЕЗЫ - ДЛЯ НАРУЖНОЙ ИЛИ ВНУТРЕННЕЙ РЕЗЬБЫ NPT
Охлаждение. Внутренняя резьба. Наружная резьба.
| Номер фрезы | Шаг (TPI) | Стандарт | Размер/стиль хвостовика | D2 Диаметр резьбы | Кол-во эффективных канавок | L1 | L2 |
|---|---|---|---|---|---|---|---|
| 46Y-27NTR6RA100 IN2005 | 27 | 1/8 | .250" цилиндрический | 0.250 | 3 | 0.390 | 2.5 |
| 46Y-27NTR7RB110 IN2005 | 27 | 1/8 | .250" цилиндрический | 0.250 | 3 | 0.430 | 2.5 |
| 46Y-18NTR7RA150 IN2005 | 18 | 1/4-3/8 | .312" цилиндрический | 0.312 | 3 | 0.580 | 2.5 |
| 47Y-14NTS4RA200 IN2005 | 14 | 1/2-3/4 | .500" цилиндрический | 0.500 | 4 | 0.820 | 3.5 |
| 47Y-14NTS6RB230 IN2005 | 14 | 1/2-3/4 | .500" цилиндрический | 0.500 | 4 | 0.890 | 4 |
| 47Y-11NTS6RA280 IN2005 | 12 | 1-2 | .625" цилиндрический | 0.625 | 4 | 1.090 | 4 |
| 47Y-11NTS7RB300 IN2005 | 12 | 1-2 | .625" цилиндрический | 0.625 | 4 | 1.170 | 4 |
| 47Y-08NTS7RA410 IN2005 | 08 | >=2-1/2 | .750" цилиндрический | 0.750 | 4 | 1.560 | 4 |
Рекомендации по эксплуатации на странице 704.
