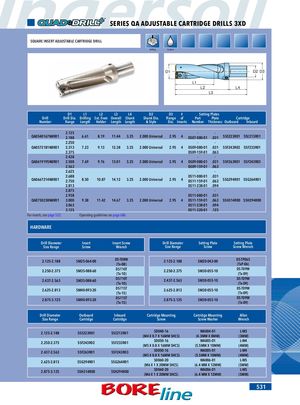

РЕГУЛИРУЕМЫЕ СВЕРЛА С КАРТРИДЖАМИ СЕРИИ QA, 3XD
Регулируемое сверло с картриджем и квадратной пластиной
Сверление. Охлаждение.
| Номер сверла | Диапазон диаметра сверления D1 | Длина сверления L1 | Вылет от державки L2 | Общая длина L3 | Длина хвостовика L4 | Диаметр хвостовика и тип D2 | Диаметр фланца D3 | Кол-во пластин # | Номер установочной пластины | Толщина установочной пластины | Наружный картридж | Внутренний картридж |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QA0540167N8R01 | 2.125 / 2.188 | 6.61 | 8.19 | 11.44 | 3.25 | 2.000 Universal | 2.95 | 4 | DS07-080-01 | .031 | 55E223R01 | 55E213R01 |
| QA0572181N8R01 | 2.250 / 2.313 / 2.375 | 7.23 | 9.13 | 12.38 | 3.25 | 2.000 Universal | 2.95 | 4 | DS09-080-01 / DS09-159-01 | .031 / .063 | 55F243R02 | 55F233R01 |
| QA0619195N8R01 | 2.438 / 2.500 / 2.563 | 7.69 | 9.76 | 13.01 | 3.25 | 2.000 Universal | 2.95 | 4 | DS09-080-01 / DS09-159-01 | .031 / .063 | 55F263R01 | 55F243R03 |
| QA0667214N8R01 | 2.625 / 2.688 / 2.750 / 2.813 | 8.50 | 10.87 | 14.12 | 3.25 | 2.000 Universal | 2.95 | 4 | DS11-080-01 / DS11-159-01 / DS11-238-01 | .031 / .063 / .094 | 55G294R01 | 55G264R01 |
| QA0730238N8R01 | 2.875 / 2.938 / 3.000 / 3.063 / 3.125 | 9.38 | 11.42 | 14.67 | 3.25 | 2.000 Universal | 2.95 | 4 | DS11-080-01 / DS11-159-01 / DS11-238-01 / DS11-320-01 | .031 / .063 / .094 / .125 | 55H314R00 | 55H294R00 |
Пластины см. на странице 532. Рекомендации по эксплуатации см. на странице 686.
Крепёж
| Диапазон диаметра сверла | Стопорный винт пластины | Ключ для винта пластины | Стопорный винт установочной пластины | Ключ для винта установочной пластины |
|---|---|---|---|---|
| 2.125-2.188 | SM25-064-00 | DS-T08W (Tx-08) | SM20-043-00 | DS-TP06S (TxP-06) |
| 2.250-2.375 | SM35-088-60 | DS-T10T (Tx-10) | SM30-055-10 | DS-T09W (Tx-09) |
| 2.437-2.563 | SM35-088-60 | DS-T10T (Tx-10) | SM30-055-10 | DS-T09W (Tx-09) |
| 2.625-2.813 | SM40-093-20 | DS-T15T (Tx-15) | SM30-055-10 | DS-T09W (Tx-09) |
| 2.875-3.125 | SM40-093-20 | DS-T15T (Tx-15) | SM30-055-10 | DS-T09W (Tx-09) |
| Диапазон диаметра сверла | Наружный картридж | Внутренний картридж | Крепёжный винт картриджа | Шайба крепёжного винта картриджа | Шестигранный ключ |
|---|---|---|---|---|---|
| 2.125-2.188 | 55E223R01 | 55E213R01 | SD040-16 (M4 X 0.7 X 16MM SHCS) | WA004-01 (4.3MM X 8MM) | L-W3 (3MM) |
| 2.250-2.375 | 55F243R02 | 55F233R01 | SD050-16 (M5 X 0.8 X 16MM SHCS) | WA005-01 (5.5MM X 10MM) | L-W4 (4MM) |
| 2.437-2.563 | 55F263R01 | 55F243R03 | SD050-16 (M5 X 0.8 X 16MM SHCS) | WA005-01 (5.5MM X 10MM) | L-W4 (4MM) |
| 2.625-2.813 | 55G294R01 | 55G264R01 | SD060-20 (M6 X 1 X 20MM SHCS) | WA006-01 (6.4MM X 12MM) | L-W5 (5MM) |
| 2.875-3.125 | 55H314R00 | 55H294R00 | SD060-20 (M6 X 1 X 20MM SHCS) | WA006-01 (6.4MM X 12MM) | L-W5 (5MM) |
