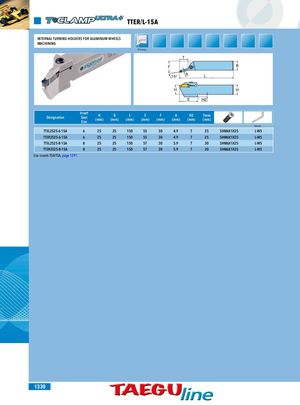

TTER/L-15A
Державки для внутреннего обтачивания при обработке алюминиевых колес
| Обозначение | Посадка пластины | H (мм) | B (мм) | L (мм) | E (мм) | F (мм) | A (мм) | H2 (мм) | Tmax (мм) | Винт | Ключ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TTEL2525-6-15A | 6 | 25 | 25 | 150 | 55 | 30 | 4.9 | 7 | 25 | SHM6X1X25 | L-W5 |
| TTER2525-6-15A | 6 | 25 | 25 | 150 | 55 | 30 | 4.9 | 7 | 25 | SHM6X1X25 | L-W5 |
| TTEL2525-8-15A | 8 | 25 | 25 | 150 | 57 | 30 | 5.9 | 7 | 30 | SHM6X1X25 | L-W5 |
| TTER2525-8-15A | 8 | 25 | 25 | 150 | 57 | 30 | 5.9 | 7 | 30 | SHM6X1X25 | L-W5 |
Использовать пластины TDA/TSA, стр. 1291.
