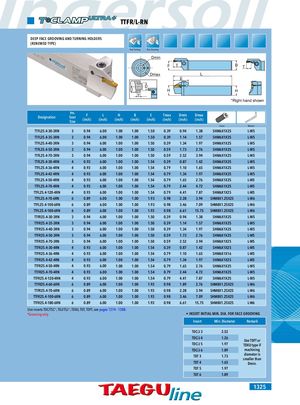

ДЕРЖАВКИ ДЛЯ ГЛУБОКОГО НАРЕЗАНИЯ ТОРЦЕВЫХ КАНАВОК И ТОРЦЕВОГО ТОЧЕНИЯ (ОБНОВЛЕННЫЙ ТИП)
Торцевое точение Нарезание торцевых канавок
| Обозначение | Размер посадки вставки | F (дюйм) | L (дюйм) | H (дюйм) | B (дюйм) | E (дюйм) | Tmax (дюйм) | Dmin (дюйм) | Dmax (дюйм) | Винт | Гаечный ключ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TTFL25.4-30-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.39 | 0.94 | 1.38 | SHM6X1X25 | L-W5 |
| TTFL25.4-35-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.39 | 1.14 | 1.57 | SHM6X1X25 | L-W5 |
| TTFL25.4-40-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.39 | 1.34 | 1.97 | SHM6X1X25 | L-W5 |
| TTFL25.4-50-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.59 | 1.73 | 2.76 | SHM6X1X25 | L-W5 |
| TTFL25.4-70-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.59 | 2.52 | 3.94 | SHM6X1X25 | L-W5 |
| TTFL25.4-30-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.39 | 0.87 | 1.42 | SHM6X1X25 | L-W5 |
| TTFL25.4-36-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 1.10 | 1.65 | SHM6X1X25 | L-W5 |
| TTFL25.4-42-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 1.34 | 1.97 | SHM6X1X25 | L-W5 |
| TTFL25.4-50-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 1.65 | 2.76 | SHM6X1X25 | L-W5 |
| TTFL25.4-70-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 2.44 | 4.72 | SHM6X1X25 | L-W5 |
| TTFL25.4-120-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 4.41 | 7.87 | SHM6X1X25 | L-W5 |
| TTFL25.4-70-6RN | 6 | 0.89 | 6.00 | 1.00 | 1.00 | 1.93 | 0.98 | 2.28 | 3.94 | SHM8X1.25X25 | L-W6 |
| TTFL25.4-100-6RN | 6 | 0.89 | 6.00 | 1.00 | 1.00 | 1.93 | 0.98 | 3.46 | 7.09 | SHM8X1.25X25 | L-W6 |
| TTFL25.4-180-6RN | 6 | 0.89 | 6.00 | 1.00 | 1.00 | 1.93 | 0.98 | 6.61 | 15.75 | SHM8X1.25X25 | L-W6 |
| TTFR25.4-30-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.39 | 0.94 | 1.38 | SHM6X1X25 | L-W5 |
| TTFR25.4-35-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.39 | 1.14 | 1.57 | SHM6X1X25 | L-W5 |
| TTFR25.4-40-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.39 | 1.34 | 1.97 | SHM6X1X25 | L-W5 |
| TTFR25.4-50-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.59 | 1.73 | 2.76 | SHM6X1X25 | L-W5 |
| TTFR25.4-70-3RN | 3 | 0.94 | 6.00 | 1.00 | 1.00 | 1.50 | 0.59 | 2.52 | 3.94 | SHM6X1X25 | L-W5 |
| TTFR25.4-30-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.39 | 0.87 | 1.42 | SHM6X1X25 | L-W5 |
| TTFR25.4-36-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 1.10 | 1.65 | SHM6X1X16 | L-W5 |
| TTFR25.4-42-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 1.34 | 1.97 | SHM6X1X25 | L-W5 |
| TTFR25.4-50-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 1.65 | 2.76 | SHM6X1X25 | L-W5 |
| TTFR25.4-70-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 2.44 | 4.72 | SHM6X1X25 | L-W5 |
| TTFR25.4-120-4RN | 4 | 0.93 | 6.00 | 1.00 | 1.00 | 1.54 | 0.79 | 4.41 | 7.87 | SHM6X1X25 | L-W5 |
| TTFR25.4-60-6RN | 6 | 0.89 | 6.00 | 1.00 | 1.00 | 1.93 | 0.98 | 1.89 | 2.76 | SHM8X1.25X25 | L-W6 |
| TTFR25.4-70-6RN | 6 | 0.89 | 6.00 | 1.00 | 1.00 | 1.93 | 0.98 | 2.28 | 3.94 | SHM8X1.25X25 | L-W6 |
| TTFR25.4-100-6RN | 6 | 0.89 | 6.00 | 1.00 | 1.00 | 1.93 | 0.98 | 3.46 | 7.09 | SHM8X1.25X25 | L-W6 |
| TTFR25.4-180-6RN | 6 | 0.89 | 6.00 | 1.00 | 1.00 | 1.93 | 0.98 | 6.61 | 15.75 | SHM8X1.25X25 | L-W6 |
Используйте вставки TDC/TSC*, TDJ/TSJ*, TDXU, TDT, TDFT, см. страницы 1274–1288.
*Только для нарезания канавок
Начальный минимальный диаметр вставки для торцевого нарезания канавок
| Вставка | Минимальный диаметр | Примечание |
|---|---|---|
| TDC/J 3 | 2.52 | Используйте тип TDFT или TDXU, если диаметр обработки меньше, чем Dmin. |
| TDC/J 4 | 1.26 | |
| TDC/J 5 | 1.97 | |
| TDC/J 6 | 1.89 | |
| TDT 3 | 1.73 | |
| TDT 4 | 1.65 | |
| TDT 5 | 1.97 | |
| TDT 6 | 1.89 |
