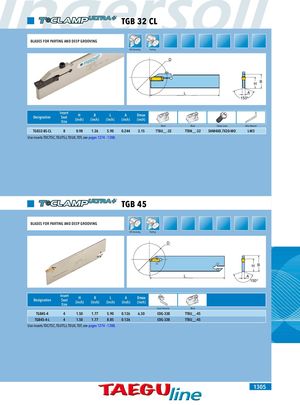

TGB 32 CL
Державки резцов для отрезных и глубоких канавок
| Обозначение | Размер гнезда | H (дюйм) | B (дюйм) | L (дюйм) | A (дюйм) | Dmax (дюйм) | Блок | Блок | Винт зажима | Ключ Allen |
|---|---|---|---|---|---|---|---|---|---|---|
| TGB32-8S-CL | 8 | 0.98 | 1.26 | 5.90 | 0.244 | 3.15 | TTBU__-32 | TTBN__-32 | SHM4X0.7X20-MO | L-W3 |
Использовать вставки TDC/TSC, TDJ/TSJ, TDUX, TDT, см. страницы 1274 - 1288.
TGB 45
Державки резцов для отрезных и глубоких канавок
| Обозначение | Размер гнезда | H (дюйм) | B (дюйм) | L (дюйм) | A (дюйм) | Dmax (дюйм) | Съемник вставок | Блок |
|---|---|---|---|---|---|---|---|---|
| TGB45-4 | 4 | 1.50 | 1.77 | 5.90 | 0.126 | 6.30 | EDG-33B | TTBU__-45 |
| TGB45-4-L | 4 | 1.50 | 1.77 | 8.85 | 0.126 | — | EDG-33B | TTBU__-45 |
Использовать вставки TDC/TSC, TDJ/TSJ, TDUX, TDT, см. страницы 1274 - 1288.
