Общая техническая информация

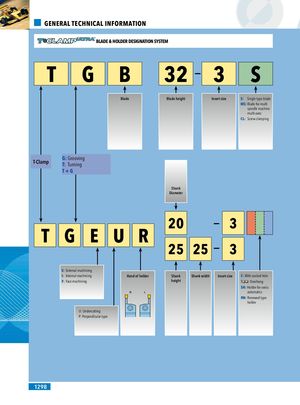

Система обозначений резцовых блоков и державок

Обозначение инструмента T-Max состоит из следующих элементов:

Положение Значение Описание
1 T T-Max (Т-образный инструмент)
2 G/I/F G - обработка канавок; T - точение; T+G - точение и обработка канавок; E - наружная обработка; I - внутренняя обработка; F - торцевая обработка; U - обработка подрезов; P - перпендикулярный тип
3 B/32/45/52 Высота резцового блока
4 Размер Размер державки (диаметр хвостовика): 20, 25
5 3 Размер пластины
6 S/MS/CL S - однорезцовый блок; MS - блок для многошпиндельных станков; CL - винтовой зажим

Обозначение державок:

Положение Значение Описание
1 T T-Max (Т-образный инструмент)
2 G/E/I/F/U/P G - обработка канавок; E - наружная обработка; I - внутренняя обработка; F - торцевая обработка; U - обработка подрезов; P - перпендикулярный тип
3 Направление R - правая; L - левая; без обозначения - двусторонний блок
4 Диаметр хвостовика 20, 25, 25 и далее
5 Высота державки
6 Размер пластины 3
7 C/Tqq/SH/RN C - с охлаждающей жидкостью; Tqq - вылет; SH - державка для автоматических станков; RN - обновленный тип державки
