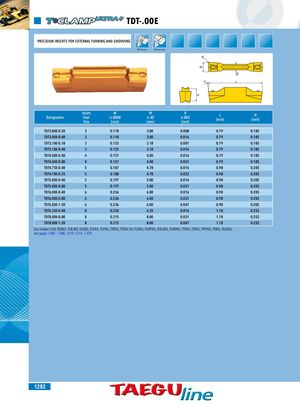

TDT-.00E

Прецизионные пластины для наружного точения и канавкообработки

Обозначение Размер посадочного места W (дюйм / мм) R (дюйм) L (дюйм) H (дюйм)
±0,0008 (дюйм) ±0,02 (мм) ±0,002 (дюйм)
TDT3.00E-0.20 3 0,118 3,00 0,008 0,79 0,185
TDT3.00E-0.40 3 0,118 3,00 0,016 0,79 0,185
TDT3.18E-0.18 3 0,125 3,18 0,007 0,79 0,185
TDT3.18E-0.40 3 0,125 3,18 0,016 0,79 0,185
TDT4.00E-0.40 4 0,157 4,00 0,016 0,79 0,185
TDT4.00E-0.80 4 0,157 4,00 0,031 0,79 0,185
TDT4.75E-0.40 5 0,187 4,78 0,016 0,98 0,205
TDT4.78E-0.55 5 0,188 4,78 0,022 0,98 0,205
TDT5.00E-0.40 5 0,197 5,00 0,016 0,98 0,205
TDT5.00E-0.80 5 0,197 5,00 0,031 0,98 0,205
TDT6.00E-0.40 6 0,236 6,00 0,016 0,98 0,205
TDT6.00E-0.80 6 0,236 6,00 0,031 0,98 0,205
TDT6.00E-1.20 6 0,236 6,00 0,047 0,98 0,205
TDT6.35E-0.40 8 0,250 6,35 0,016 1,18 0,252
TDT8.00E-0.80 8 0,315 8,00 0,031 1,18 0,252
TDT8.00E-1.20 8 0,315 8,00 0,047 1,18 0,252

Используйте державки TGB, TGBR/L, TGB-MS, TGER/L, TCER/L, TCFR/L, TTER/L, TTER/L-SH, TGFR/L, TGFPR/L, TGEUR/L, TGBFR/L, TTFR/L, TTFPR/L, TTIR/L, TGIUR/L. см. страницы 1304 - 1308, 1310, 1314 - 1329.
