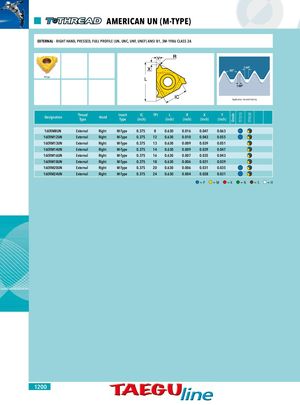

АМЕРИКАНСКАЯ РЕЗЬБА UN (M-тип)
Наружная резьба — правая, прессованная, полный профиль (UN, UNC, UNF, UNEF) ANSI B1, 3M-1986, класс 2A
M-тип
Область применения: Общая промышленность
| Обозначение | Резьба | Направление | Тип пластины | IC (дюйм) | TPI | L (дюйм) | R (дюйм) | X (дюйм) | Y (дюйм) | Класс |
|---|---|---|---|---|---|---|---|---|---|---|
| 16ERM8UN | Наружная | Правая | M-тип | 0.375 | 8 | 0.630 | 0.016 | 0.047 | 0.063 | TT7010 |
| 16ERM12UN | Наружная | Правая | M-тип | 0.375 | 12 | 0.630 | 0.010 | 0.043 | 0.055 | TT7010 |
| 16ERM13UN | Наружная | Правая | M-тип | 0.375 | 13 | 0.630 | 0.009 | 0.039 | 0.051 | TT7010 |
| 16ERM14UN | Наружная | Правая | M-тип | 0.375 | 14 | 0.630 | 0.009 | 0.039 | 0.047 | TT7010 |
| 16ERM16UN | Наружная | Правая | M-тип | 0.375 | 16 | 0.630 | 0.007 | 0.035 | 0.043 | TT7010 |
| 16ERM18UN | Наружная | Правая | M-тип | 0.375 | 18 | 0.630 | 0.006 | 0.031 | 0.039 | TT7010 |
| 16ERM20UN | Наружная | Правая | M-тип | 0.375 | 20 | 0.630 | 0.006 | 0.031 | 0.035 | TT7010 |
| 16ERM24UN | Наружная | Правая | M-тип | 0.375 | 24 | 0.630 | 0.004 | 0.028 | 0.031 | TT7010 |
