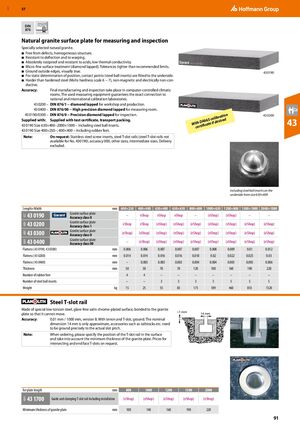

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 91

Предыдущая страница Следующая страница

Навигация

Гранитная поверхностная плита для измерений и контроля

Специально подобранный природный гранит.

  • Без дефектов, однородная структура
  • Устойчива к прогибу и коробвению
  • Абсолютно ржавостойкая и кислотостойкая, низкая теплопроводность
  • Микротонкая обработка поверхности (полировка алмазом). Допуски точнее рекомендуемых пределов
  • Шлифованные внешние края, визуально плоские
  • Для статического определения положения на нижней стороне установлены контактные точки (стальные шарикоподшипники)
  • Твёрже закалённой стали (твёрдость по шкале Мооса 6−7), немагнитная и электрически непроводящая

Точность: Окончательное изготовление и проверка проводятся в компьютеризированных климатических камерах. Используемое измерительное оборудование гарантирует точное соответствие национальным и международным калибровочным лабораториям.

43 0200: DIN 876/1 – полировка алмазом для цехов и производства.

43 0400: DIN 876/00 – высокоточная полировка алмазом для измерительной комнаты.

43 0190/0300: DIN 876/0 – прецизионная полировка алмазом для контроля.

Поставляется с: Сертификат испытания, упаковка для транспортировки.

43 0190 размеры 630×400–2000×1000: Включая стальные шарикоподшипники.

43 0190 размеры 400×250–; 400×400: Включая резиновые ножки.

Примечание: По запросу: нержавеющие винтовые вставки, направляющие рейки из стали (направляющие рейки из стали недоступны для № 430190), точность 000, другие размеры, промежуточные размеры. Доставка исключена.

Модель Единица Длина × Ширина (мм)
400×250 400×400 630×400 630×630 800×600 1000×630 1200×800 1500×1000 2000×1000
Гранитная поверхностная плита 43 0190 класс точности 0 – – – –
Гранитная поверхностная плита 43 0200 класс точности 1
Гранитная поверхностная плита 43 0300 класс точности 0
Гранитная поверхностная плита 43 0400 класс точности 00 –
Плоскостность (43 0190, 43 0300) мм 0,006 0,006 0,007 0,007 0,007 0,008 0,009 0,01 0,012
Плоскостность (43 0200) мм 0,014 0,014 0,016 0,016 0,018 0,02 0,022 0,025 0,03
Плоскостность (43 0400) мм – 0,003 0,003 0,003 0,004 0,004 0,005 0,005 0,006
Толщина мм 50 50 70 70 120 100 160 190 220
Количество резиновых ножек шт. 4 4 – – – – – – –
Количество стальных шарикоподшипников шт. – – 3 3 3 3 5 5 5
Масса кг 15 25 55 83 173 189 460 855 1320

Направляющая и зажимная рейка из стали

Изготовлена из специальной стали с низким кручением, глянцевая поверхность с матовым хромовым покрытием, приклеена к гранитной плите так, чтобы она не могла сдвигаться.

Точность: 0,01 мм / 1000 мм, вариант B. С тнением и Т-образным пазом, шлифованная. Номинальный размер 14 мм только приблизительный, принадлежности такие как упоры и т.д. необходимо шлифовать точно в соответствии с фактическим шагом паза.

Примечание: При заказе укажите положение Т-образной рейки на поверхности плиты и учитывайте минимальную толщину гранитной плиты. Цены на пересекающиеся и торцевые Т-образные пазы по запросу.

Направляющая и зажимная Т-образная рейка с монтажом 43 1700 Единица Длина плиты (мм)
800 1000 1200 1500 2000
Минимальная толщина гранитной плиты мм 100 140 160 190 220
