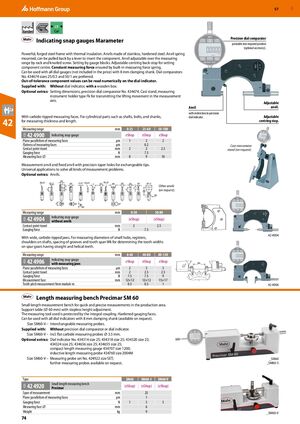

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 74

Предыдущая страница Следующая страница

Навигация

Нутромеры индикаторные Marameter

Мощная кованая стальная рама с тепловой изоляцией. Наковальни из нержавеющей закаленной стали. Наковальня установлена на пружине, может быть отведена рычагом для установки детали. Наковальня регулируется в пределах диапазона измерения с помощью зубчатой рейки и маховичка. Установка по концевым мерам. Регулируемый центрирующий упор для установки центра детали. Постоянное измерительное усилие обеспечивается встроенной пружиной. Может использоваться со всеми индикаторными нутромерами (не включены в цену) с хвостовиком 8 мм. Индикаторные компараторы модель 434674 размеры 25/0,5 и 50/1 являются предпочтительными. Значения выходящих за допуск деталей можно прочитать численно на циферблате индикатора.

Комплектация: Без индикаторного нутромера, в деревянной коробке.

Дополнительно: Установочные размеры, прецизионный индикаторный компаратор модель 434674. Чугунное основание, держатель измерительного инструмента тип Fk для передачи подъемного движения в направлении измерения.

С наконечниками из твердого сплава. Для цилиндрических деталей, таких как валы, болты и хвостовики, для измерения толщины и длины.

Диапазон измерениямм0–2525–6050–100
42 4900 Нутромер индикаторныйeShopeShopeShop
Параллелизм измерительных поверхностеймкм122
Плоскостность измерительных поверхностеймкм0,2
Ход измерительного наконечникамм222,5
Измерительное усилиеN7,5
Диаметр измерительной поверхностимм8910

Наковальня измерения и неподвижная наковальня с прецизионными коническими отверстиями для сменных наконечников. Универсальное применение для решения всех видов задач измерения.

Дополнительно: Наковальни.

Нутромер индикаторный 42 4904

Диапазон измерениямм0–3030–80
Нутромер индикаторный(eShop)(eShop)
Ход измерительного наконечникамм22,5
Измерительное усилиеN7,5

Нутромер с широкими губками 42 4906

С широкими наконечниками из твердого сплава. Для измерения диаметров малых ступиц, поясков, уступов на валах, расстояния между канавками и шагом зубьев Wk для определения ширины зубьев на цилиндрических зубчатых колесах с прямыми и косыми зубьями.

Диапазон измерениямм0–4040–8080–130
Нутромер индикаторный с измерительными губкамиeShopeShopeShop
Параллелизм измерительных поверхностеймкм233
Ход измерительного наконечникамм22,52,5
Измерительное усилиеN7,57,59
Измерительная поверхностьмм12×1212×1215×17
Измерение шага зубьев от модуля m0,50,51

Стол для измерения длин Precimar SM 60

Компактный измерительный стол для быстрых и точных измерений в производстве. Поддерживающий стол (⌀ 60 мм) с плавной регулировкой высоты. Используемый измерительный инструмент защищен встроенной муфтой. Закаленные измерительные поверхности. Может использоваться со всеми индикаторными нутромерами с хвостовиком 8 мм (доступны по запросу).

Размер SM60-V – Сменные измерительные щупы.

Комплектация:

  • Размер SM60-V – Включает плоские карбидные измерительные щупы ⌀ 3,5 мм.
  • Дополнительно: Индикаторный нутромер модель 434314 размер 25; 434318 размер 25; 434320 размер 25; 434324 размер 25; 434656 размер 25; 434655 размер 25; компактный стол для измерения длин 434707 размер 1200; индуктивный измерительный щуп 434760 размер 2004M.
  • Размер SM60-V – Набор измерительных щупов модель 424922 размер SET; дополнительные измерительные щупы доступны по запросу.
ТипSM60SM60-5SM60-V
42 4920 Стол для измерения длин Precimar(eShop)(eShop)(eShop)
Диапазон измерениямм25
Параллелизм измерительных поверхностеймкм1
Измерительное усилиеN155
Диаметр измерительной поверхностимм6
Вескг9
