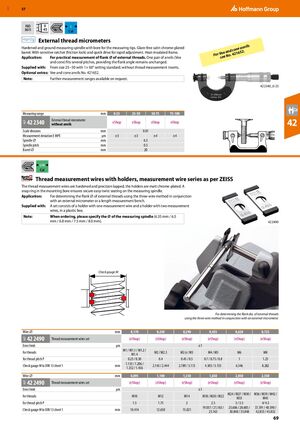

Микрометры для измерения резьбы

Закаленный и шлифованный измерительный шпиндель с отверстием для измерительных наконечников. Матовый хромированный барабан без бликов. С чувствительным трещоточным механизмом (фрикционный замок) и быстрым приводом для быстрой настройки. Теплоизолированный корпус.

Применение: Для практического измерения диаметра по флангам наружной резьбы. Одна пара наковален (V-образная и коническая) подходит для нескольких шагов при условии, что угол фланга остается неизменным.

Поставляется с: От размера 25–50 с эталоном для настройки 60°; без вкладышей для измерения резьбы.

Опциональные принадлежности: V-образная и коническая наковальни № 421652.

Примечание: Дополнительные диапазоны измерений доступны по запросу.

Диапазон измерениямм0-2525-5050-7575-100
42 2340
Деления шкалымм0.01
Погрешность измерения E MPEмкм±3±3±4±4
Диаметр шпинделямм6.5
Шаг резьбы шпинделямм0.5
Диаметр барабанамм20

Проволоки для измерения резьбы с держателями

Проволоки для измерения резьбы закалены и отшлифованы с высокой точностью, держатели покрыты матовым хромом. Стопорное кольцо в отверстии монтажа обеспечивает надежное и легкое крепление на измерительном шпинделе.

Применение: Для определения диаметра по флангам наружной резьбы методом трех проволок в сочетании с внешним микрометром или скамьей для измерения длины.

Поставляется с: Набор состоит из держателя с одной проволокой для измерения и держателя с двумя проволоками в пластиковой коробке.

Примечание: При заказе укажите диаметр измерительного шпинделя (6.35 мм / 6.5 мм / 6.8 мм / 7.5 мм / 8.0 мм).

Контрольный калибр М – для определения диаметра по флангам наружной резьбы методом трех проволок

Диаметр проволокимм0.1700.2500.2900.4550.6200.725
42 2490
Предел погрешностимкм±1
для резьбM1 / M1.1 / M1.2 / M1.4M2 / M2.3M2.6 / M3M4 / M5M6M8
для шага резьбы Pмм0.25 / 0.300.40.45 / 0.50.7 / 0.75 / 0.811.25
Контрольный калибр М по DIN 13 лист 1мм1.133 / 1.206 / 1.332 / 1.4562.145 / 2.4442.789 / 3.1134.305 / 5.1536.3468.282
Диаметр проволокимм0.8951.1001.3501.6502.0502.550
42 2490
Предел погрешностимкм±1
для резьбM10M12M14M18 / M20 / M22M24 / M27 / M30 / M33M36 / M39 / M42 / M45
для шага резьбы Pмм1.51.7522.53 / 3.54 / 4.5
Контрольный калибр М по DIN 13 лист 1мм10.41412.65015.02119.037 / 21.163 / 23.16325.606 / 28.605 / 30.848 / 33.84837.591 / 40.590 / 42.853 / 45.832
