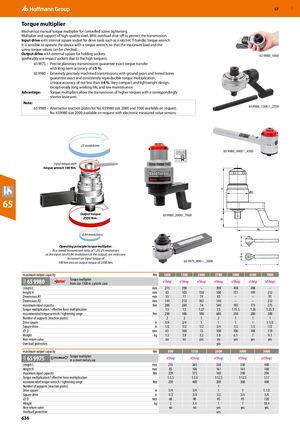

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 636

Множитель крутящего момента

Механический ручной множитель крутящего момента для управляемого затягивания винтов. Множитель и опора из высококачественной стали. С защитой от перегруза для защиты передачи.

Входной привод с внутренним квадратным гнездом для приводных инструментов, таких как трещотка, Т-образная рукоятка, динамометрический ключ.

Целесообразно эксплуатировать устройство с динамометрическим ключом, чтобы можно было проверить максимальную нагрузку и значения крутящего момента винта.

Выходной привод с внешним квадратом для удержания головок (предпочтительно использовать ударные головки из-за высоких крутящих моментов).

• 65 9975 – Точные планетарные передачи гарантируют точную передачу крутящего момента с долгосрочной точностью ±5 %
• 65 9980 – Исключительно точно обработанные передачи с отшлифованными зубчатыми колесами и хонингованными отверстиями гарантируют точное и постоянно воспроизводимое умножение крутящего момента. Уникальная точность не менее ±4 %. Очень компактная и легкая конструкция, исключительно долгий срок службы и низкие требования к техническому обслуживанию

Преимущество: Множители крутящего момента позволяют передавать более высокие крутящие моменты с соответственно более коротким плечом рычага.

Примечание:

65 9980 – Альтернативные пластины реакции для номера 659980 размер 2000 и 7000 доступны по запросу. Номер 659980 размер 2000 доступен по запросу с электронными датчиками измеренного значения.

Принцип работы множителя крутящего момента

При указанном передаточном числе 1:25 необходимо 25 оборотов на входе (и 0,84 оборота на выходе) для преобразования входного крутящего момента 100 Нм в выходной крутящий момент 2500 Нм.
