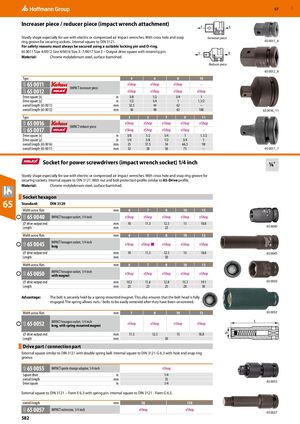

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 582
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Переходная / редукционная насадка (приспособление ударного гаечного ключа)
Прочная конструкция, специально предназначена для использования с электрическими или пневматическими ударными гаечными ключами. С поперечным отверстием и пазом защелки для фиксации насадок. Внутренний квадрат по DIN 3121. В целях безопасности всегда должна быть закреплена с помощью подходящего фиксирующего штифта и уплотнительного кольца.
65 0011 размер 4 / 0012 размер 4 / 0016 размер 3–7 / 0017 размер 3 – приводной квадрат выхода с фиксирующим штифтом.
Материал: Сталь хром-молибденовая, поверхность закалена.
| Тип | 4 | 6 | 8 | 10 |
|---|---|---|---|---|
| 65 0011 – переходная насадка ударного типа | eShop | |||
| 65 0012 – редукционная насадка ударного типа | eShop | eShop | ||
| Квадрат привода [x] (дюйм) | 3/8 | 1/2 | 3/4 | 1 |
| Квадрат привода [y] (дюйм) | 1/2 | 3/4 | 1 | 1.1/2 |
| Общая длина (65 0011) (мм) | 32.5 | 44 | 62 | – |
| Общая длина (65 0012) (мм) | 36 | 48 | 63 | 100 |
| Тип | 3 | 5 | 7 | 9 | 11 |
|---|---|---|---|---|---|
| 65 0016 – редукционная насадка ударного типа | eShop | ||||
| 65 0017 | eShop | – | |||
| Квадрат привода [x] (дюйм) | 3/8 | 1/2 | 3/4 | 1 | 1.1/2 |
| Квадрат привода [y] (дюйм) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Общая длина (65 0016) (мм) | 25 | 37.5 | 54 | 66.5 | 98 |
| Общая длина (65 0017) (мм) | 32 | 38 | 56 | 75 | – |
Насадка для электрических отверток (насадка ударного гаечного ключа), 1/4 дюйма
Прочная конструкция, специально предназначена для использования с электрическими или пневматическими ударными гаечными ключами. С поперечным отверстием и пазом защелки для фиксации насадок. Внутренний квадрат по DIN 3121. С профилем защиты гайки и болта, аналогичным профилю AS-Drive.
Материал: Сталь хром-молибденовая, поверхность закалена.
Шестигранная насадка
Стандарт: DIN 3129
| Ширина между плоскостями (мм) | 6 | 7 | 8 | 10 | 13 |
|---|---|---|---|---|---|
| 65 0040 – шестигранная насадка ударного типа, 1/4 дюйма | eShop | ||||
| Ø выхода привода (мм) | 10 | 11.3 | 12.5 | 15 | 18.8 |
| Длина (мм) | 23 | ||||
| Ширина между плоскостями (мм) | 6 | 7 | 8 | 10 | 13 |
|---|---|---|---|---|---|
| 65 0045 – шестигранная насадка ударного типа, 1/4 дюйма длинная | eShop | ||||
| Ø выхода привода (мм) | 10 | 11.3 | 12.5 | 15 | 18.8 |
| Длина (мм) | 50 | ||||
| Ширина между плоскостями (мм) | 6 | 7 | 8 | 10 | 13 |
|---|---|---|---|---|---|
| 65 0050 – шестигранная насадка ударного типа, 1/4 дюйма с магнитом | eShop | ||||
| Ø выхода привода (мм) | 10.3 | 11.6 | 12.8 | 15.3 | 19.1 |
| Длина (мм) | 23 | 23 | 25 | 28 | 30 |
Преимущество: болт надежно удерживается пружинным магнитом. Это также гарантирует, что головка болта полностью введена. Пружина позволяет легко снимать гайки / болты после их откручивания.
| Ширина между плоскостями (мм) | 7 | 8 | 10 | 13 |
|---|---|---|---|---|
| 65 0052 – шестигранная насадка ударного типа, 1/4 дюйма длинная с пружинным магнитом | eShop | |||
| Ø выхода привода (мм) | 11.3 | 12.5 | 15 | 18.8 |
| Длина (мм) | 50 | |||
Привод / соединительная часть
Наружный квадрат, аналогичный DIN 3121 с двойным пружинным шариком. Внутренний квадрат по DIN 3121-G 6.3 с отверстием и пазом защелки.
65 0055 – быстрозажимной адаптер ударного типа, 1/4 дюйма
- Квадратный привод: 1/4 дюйма
- Общая длина: 35 мм
eShop
Наружный квадрат по DIN 3121 – форма E 6.3 с пружинным штифтом. Внутренний квадрат по DIN 3121 – форма G 6.3.
| 50 | 150 | |
|---|---|---|
| 65 0057 – удлинитель ударного типа, 1/4 дюйма | eShop | eShop |
| Общая длина (мм) | Значения выше | |
