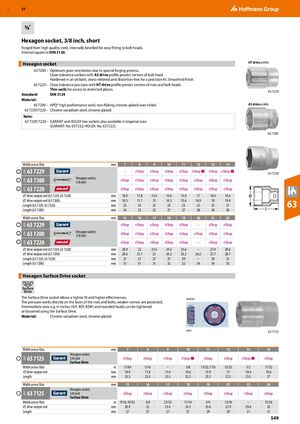

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 549

Предыдущая страница Следующая страница

Навигация

Гнездо шестигранное, 3/8 дюйма, короткое

Поковка из высокопрочной стали, внутри скошена для удобного надевания на головки болтов. Внутреннее квадратное отверстие по DIN 3120.

Модель 63 7200 – оптимальная ориентация зерна благодаря специальному процессу ковки. Прецизионные гнезда с приводом AS защищают углы головки болта. Закалены в масляной ванне, отпущены и свободны от деформаций для прецизионной посадки. Отполированная поверхность.

Модель 63 7229 – прецизионные размеры с приводом HT защищают углы гаек и головок болтов. Тонкие стенки для доступа в стесненные места.

Стандарт: DIN 3124

Материал:

  • 63 7200 – сталь HPQ® высокопроизводительная, хромированная неблескавая над никелем
  • 63 7229/7220 – хромованадиевая сталь, хромированная

Примечание: Гнезда шестигранные GARANT и HOLEX доступны также в дюймовых размерах (GARANT: № 637232; HOLEX: № 637222).

Гнездо шестигранное 3/8 дюйма

ОбозначениеШирина грани, мм7
63 7229–eShopeShopeShopeShopeShop ■eShopeShop ■
63 7200eShopeShopeShopeShopeShopeShopeShopeShop
63 7220eShopeShopeShopeShopeShopeShopeShopeShop
Ø выходного конца привода (63 7229, 63 7220), мм10,911,813,414,615,91718,419,6
Ø выходного конца привода (63 7200), мм10,511,71314,315,616,91819,4
Длина (63 7229, 63 7220), мм2525252525252527
Длина (63 7200), мм2425252527272830
ОбозначениеШирина грани, мм1516171819202122
63 7229eShopeShopeShopeShopeShop–eShopeShop
63 7200eShopeShopeShopeShopeShopeShopeShopeShop
63 7220eShopeShopeShopeShopeShop–eShopeShop
Ø выходного конца привода (63 7229, 63 7220), мм20,92223,424,525,6–27,929,6
Ø выходного конца привода (63 7200), мм20,621,72324,225,226,227,728,7
Длина (63 7229, 63 7220), мм2727272729–2931
Длина (63 7200), мм3131313232343435

Гнездо шестигранное с поверхностным приводом

Поверхностный привод обеспечивает более плотную посадку и повышенную эффективность. Давление действует непосредственно на грани гаек и болтов; ослабленные углы защищены. Промежуточные размеры, например в дюймах (A/F, BSF, BSW), и округлые головки можно затягивать или ослаблять с помощью поверхностного привода.

Материал: Хромованадиевая сталь, хромированная.

Гнездо шестигранное 3/8 дюйма с поверхностным приводом

ОбозначениеШирина грани, мм7891011121314
63 7125eShopeShopeShopeShop ■eShopeShopeShop ■eShop
Ширина грани, дюйм17/645/16–3/813/32; 7/1615/321/217/32
Ø выходного конца привода, мм10,911,813,414,615,91718,419,6
Длина, мм25,525,525,525,525,525,525,527
ОбозначениеШирина грани, мм1516171819212224
63 7125eShopeShopeShopeShopeShopeShopeShopeShop
Ширина грани, дюйм9/16; 19/325/821/3211/163/413/16–15/16
Ø выходного конца привода, мм20,92223,424,525,627,929,632
Длина, мм2727272729293131
