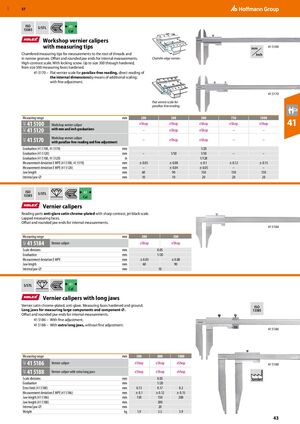

Цеховые нониусные штангенциркули с измерительными кончиками
Скошенные измерительные кончики для измерений к корню резьбы и в узких канавках. Смещенные и скругленные концы кулачков для внутренних измерений. Высококонтрастная шкала. С зажимным винтом. До размера 300 полная закалка, от размера 500 закалены измерительные поверхности.
41 5170 – Плоская нониусная шкала для чтения без параллакса, прямое считывание внутренних размеров с помощью дополнительной шкалы; с точной регулировкой.
| Артикул | Описание | Диапазон измерения, мм | ||||
|---|---|---|---|---|---|---|
| 41 5100 | Цеховой нониусный штангенциркуль | 200 | 300 | 500 | 750 | 1000 |
| 41 5120 | Цеховой нониусный штангенциркуль с миллиметровой и дюймовой градуировкой | – | 300 | 500 | – | – |
| 41 5170 | Цеховой нониусный штангенциркуль с чтением без параллакса и точной регулировкой | – | 300 | 500 | – | – |
| Параметр | Единица | Значение | ||||
|---|---|---|---|---|---|---|
| Градуировка (41 5100, 41 5170) | мм | 1/20 | ||||
| Градуировка (41 5120) | мм | – | 1/50 | 1/50 | – | – |
| Градуировка (41 5100, 41 5120) | дюйм | 1/128 | ||||
| Отклонение измерения E MPE (41 5100, 41 5170) | мм | ±0.05 | ±0.08 | ±0.1 | ±0.12 | ±0.15 |
| Отклонение измерения E MPE (41 5120) | мм | – | ±0.04 | ±0.05 | – | – |
| Длина кулачков | мм | 60 | 90 | 150 | 150 | 150 |
| Внутренний диаметр кулачка | мм | 10 | 10 | 20 | 20 | 20 |
Нониусные штангенциркули
Читающие части антиблесковые хромированные с острым контрастом, черная шкала. Притертые измерительные поверхности. Смещенные и скругленные концы кулачков для внутренних измерений.
| Артикул | Описание | Диапазон измерения, мм | |
|---|---|---|---|
| 41 5184 | Нониусный штангенциркуль | 200 | 300 |
| Параметр | Единица | Значение | |
|---|---|---|---|
| Цена деления | мм | 0.05 | |
| Градуировка | мм | 1/20 | |
| Отклонение измерения E MPE | мм | ±0.05 | ±0.08 |
| Длина кулачков | мм | 60 | 90 |
| Внутренний диаметр кулачка | мм | 10 | |
Нониусные штангенциркули с длинными кулачками
Нониус хромирован, антиблесковой. Измерительные поверхности закалены и отшлифованы. Длинные кулачки для измерения крупных компонентов и диаметра компонентов. Смещенные и скругленные концы кулачков для внутренних измерений.
- 41 5186 – С точной регулировкой
- 41 5188 – С дополнительно длинными кулачками, без точной регулировки
| Артикул | Описание | Диапазон измерения, мм | ||
|---|---|---|---|---|
| 41 5186 | Нониусный штангенциркуль | 500 | 800 | 1000 |
| 41 5188 | Нониусный штангенциркуль с дополнительно длинными кулачками | 500 | 800 | 1000 |
| Параметр | Единица | Значение | ||
|---|---|---|---|---|
| Цена деления | мм | 0.05 | ||
| Градуировка | мм | 1/20 | ||
| Предел допустимой ошибки (41 5188) | мм | 0.15 | 0.17 | 0.2 |
| Отклонение измерения E MPE (41 5186) | мм | ±0.1 | ±0.12 | ±0.15 |
| Длина кулачков (41 5186) | мм | 150 | 150 | 200 |
| Длина кулачков (41 5188) | мм | 300 | ||
| Внутренний диаметр кулачка | мм | 20 | ||
| Вес | кг | 1.9 | 3.5 | 3.9 |
