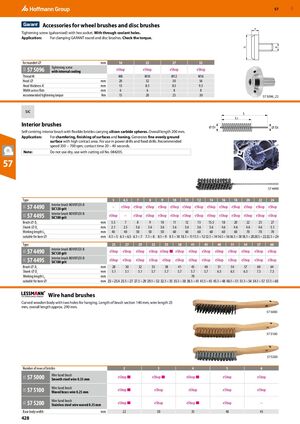

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 428

Предыдущая страница Следующая страница

Навигация

Принадлежности для дисковых щеток

Зажимной винт (оцинкованный) с шестигранным гнездом. С отверстиями для охлаждающей жидкости.

Применение: для зажима круглых и дисковых щеток GARANT. Проверьте крутящий момент.

Для оправки диаметром (мм) 16 22 27 32
57 5096 – Зажимной винт с внутренним охлаждением eShop eShop eShop eShop
Параметр Единица 16 22 27 32
Резьба M M8 M10 M12 M16
Диаметр головки мм 20 32 50 56
Толщина головки K мм 13 8,5 8,5 9,5
Размер под ключ мм 6 6 8 8
Рекомендуемый крутящий момент затяжки Нм 15 20 25 30

Внутренние щетки

Самоцентрирующаяся внутренняя щетка с гибкой щетиной, несущей сферы из карбида кремния. Полная длина 200 мм.

Применение: для снятия фасок, отделки поверхностей и хонингования. Создает тонкую равномерно обработанную поверхность с большой площадью контакта. Для использования в электрических и стационарных дрелях. Рекомендуемая скорость 350 − 700 об/мин, время контакта 20 – 40 секунд.

Примечание: не использовать в сухом виде, использовать с СОЖ № 084205.

Тип Диаметр щетки D1 (мм)
5 6,5 7 8 9 10 11 12 14 16 18 20 22 24
57 4490 – Внутренняя щетка NOVOFLEX-B, SiC 120 зернистость – eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop
57 4495 – Внутренняя щетка NOVOFLEX-B, SiC 180 зернистость eShop – eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop
Тип Диаметр щетки D1 (мм)
25 27 29 32 35 38 41 45 48 51 54 57 60
57 4490 – Внутренняя щетка NOVOFLEX-B, SiC 120 зернистость eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop
57 4495 – Внутренняя щетка NOVOFLEX-B, SiC 180 зернистость eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop
Параметр Единица Значение (мм)
5,5 7 8 9 10 11 12 13 15,5 18 20 22 25 27
Диаметр щетки D1 мм 5,5 7 8 9 10 11 12 13 15,5 18 20 22 25 27
Диаметр хвостовика Ds мм 2,1 2,5 3,6 3,6 3,6 3,6 3,6 3,6 3,6 4,6 4,6 4,6 4,6 5,1
Рабочая длина L3 мм 40 40 50 50 50 60 60 60 60 60 60 70 70 70
Подходит для отверстия диаметром мм 4,1–5 6,1–6,5 6,1–7 7,1–8 8,1–9 9,1–10 10,1–11 11,1–12 12,1–14 14,1–16 16,1–18 18,1–20 20,1–22 22,1–24
Параметр Единица Значение (мм)
28 30 32 35 38 41 45 48 51 54 57 60 64
Диаметр щетки D1 мм 28 30 32 35 38 41 45 48 51 54 57 60 64
Диаметр хвостовика Ds мм 5,1 5,1 5,1 5,7 5,7 5,7 5,7 5,7 6,5 6,5 6,5 7,3 7,3
Рабочая длина L3 мм 70
Подходит для отверстия диаметром мм 23–25,4 25,1–27 27,1–29 29,1–32 32,1–35 35,1–38 38,1–41 41,1–45 45,1–48 48,1–51 51,1–54 54,1–57 57,1–60

Ручные щетки из проволоки

Изогнутый деревянный корпус с двумя отверстиями для подвешивания. Длина рабочей части 140 мм, длина щетины 25 мм, приблизительная полная длина 290 мм.

Количество рядов щетины 2 3 4 5 6
57 5000 – Ручная щетка из проволоки, гладкая стальная проволока 0,35 мм eShop eShop eShop eShop eShop
57 5100 – Ручная щетка из проволоки, волнистая латунная проволока 0,25 мм eShop eShop eShop eShop eShop
57 5200 – Ручная щетка из проволоки, волнистая проволока из нержавеющей стали 0,35 мм eShop eShop eShop eShop –
Ширина корпуса (мм) 22 30 35 40 45
