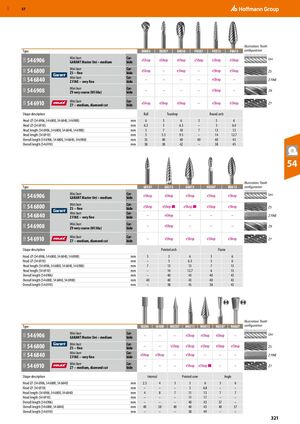

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 321
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
| Тип | Доступные размеры | Конфигурация зубьев | |||||
|---|---|---|---|---|---|---|---|
| 54 6906 | D0605 | E0307 | E0610 | F0307 | F0313 | F0613 | Uni |
| 54 6800 — GARANT Master Uni, средняя | eShop | – | eShop | – | eShop | eShop | Uni |
| 54 6840 — Z5 (тонкая) | – | – | – | – | eShop | – | Z5 |
| 54 6908 — Z FINE (очень тонкая) | – | – | – | – | eShop | – | Z FINE |
| 54 6910 — Z9 (очень крупная) | eShop | eShop | eShop | – | eShop | eShop | Z7 |
| Z7 (средняя, алмазная огранка) | |||||||
| Описание формы | Сферический | Каплевидный | Скругленная арка | ||||
|---|---|---|---|---|---|---|---|
| Параметр | мм | мм | мм | ||||
| Диаметр головки (54 6906, 54 6800, 54 6840, 54 6908) | 6 | 3 | 6 | 3 | 3 | 6 | |
| Диаметр головки (54 6910) | 6,3 | 3 | 6,3 | – | 3 | 6,4 | |
| Длина головки (54 6906, 54 6800, 54 6840, 54 6908) | 5 | 7 | 10 | 7 | 13 | 13 | |
| Длина головки (54 6910) | 5 | 5,5 | 9,5 | – | 14 | 12,7 | |
| Общая длина (54 6906, 54 6800, 54 6840, 54 6908) | 35 | 40 | 40 | 40 | 40 | 43 | |
| Общая длина (54 6910) | 38 | 38 | 42 | – | 38 | 45 | |
| Тип | Доступные размеры | Конфигурация зубьев | ||||
|---|---|---|---|---|---|---|
| 54 6906 | G0307 | G0313 | G0613 | H0307 | H0613 | Uni |
| 54 6800 — GARANT Master Uni, средняя | eShop | eShop ■ | eShop ■ | eShop | eShop | Uni |
| 54 6840 — Z5 (тонкая) | – | eShop | – | – | – | Z5 |
| 54 6908 — Z FINE (очень тонкая) | – | eShop | – | – | – | Z FINE |
| 54 6910 — Z9 (очень крупная) | – | eShop | eShop | eShop | eShop | Z7 |
| Z7 (средняя, алмазная огранка) | ||||||
| Описание формы | Остроконечная арка | Пламя | ||||
|---|---|---|---|---|---|---|
| Параметр | мм | мм | ||||
| Диаметр головки (54 6906, 54 6800, 54 6840, 54 6908) | 3 | 3 | 6 | 3 | 6 | |
| Диаметр головки (54 6910) | – | 3 | 6,3 | 3 | 6 | |
| Длина головки (54 6906, 54 6800, 54 6840, 54 6908) | 7 | 13 | 13 | 7 | 13 | |
| Длина головки (54 6910) | – | 14 | 12,7 | 6 | 13 | |
| Общая длина (54 6906) | – | 40 | 43 | 40 | 43 | |
| Общая длина (54 6800, 54 6840, 54 6908) | 40 | 40 | 43 | 40 | 43 | |
| Общая длина (54 6910) | – | 38 | 45 | 38 | 43 | |
| Тип | Доступные размеры | Конфигурация зубьев | ||||||
|---|---|---|---|---|---|---|---|---|
| 54 6906 | I0204 | I0408 | M0307 | M0311 | M0613 | N0307 | N0607 | Uni |
| 54 6800 — GARANT Master Uni, средняя | – | – | eShop | eShop | eShop | eShop | eShop | Uni |
| 54 6840 — Z5 (тонкая) | eShop | eShop | – | eShop | – | – | – | Z5 |
| 54 6910 — Z7 (средняя, алмазная огранка) | – | – | – | eShop | eShop ■ | – | – | Z7 |
| Описание формы | Внутренний | Остроконечный конус | Угловой | ||||
|---|---|---|---|---|---|---|---|
| Параметр | мм | мм | мм | ||||
| Диаметр головки (54 6906, 54 6800, 54 6840) | 2,5 | 4 | 3 | 3 | 6 | 3 | 6 |
| Диаметр головки (54 6910) | – | – | – | 3 | 6,8 | – | – |
| Длина головки (54 6906, 54 6800, 54 6840) | 4 | 8 | 7 | 11 | 13 | 7 | 7 |
| Длина головки (54 6910) | – | – | – | 11 | 17 | – | – |
| Общая длина (54 6906) | – | – | – | 40 | 43 | 37 | – |
| Общая длина (54 6800, 54 6840) | 40 | 50 | 40 | 40 | 43 | 40 | 37 |
| Общая длина (54 6910) | – | – | – | 38 | 49 | – | – |
