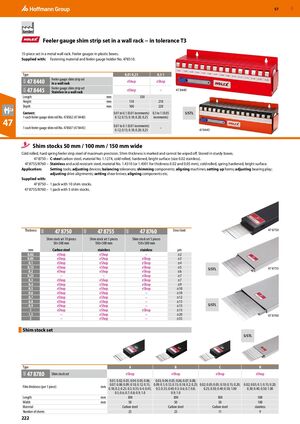

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 222

Предыдущая страница Следующая страница

Навигация

Набор полос щупов в настенной подставке − допуск T3

15-предметный набор в металлической настенной подставке. Щупы в пластиковых коробках.

Поставляется с: Крепежный материал и держатель щупов № 478510.

Тип0,01-0,250,3-1
47 8440 − Набор полос щупов в настенной подставке
47 8445 − Набор полос щупов, нержавеющая сталь в настенной подставке–
Длинамм330
Высотамм110210
Глубинамм100220
Содержание: 1 полоса щупов № 478502 (47 8440)0,01 до 0,1 (0,01 мм); 0,12; 0,15; 0,18; 0,20; 0,25–
1 полоса щупов № 478507 (47 8445)0,01 до 0,1 (0,01 мм); 0,12; 0,15; 0,18; 0,20; 0,250,3 до 1 (0,05 мм)

Прокладки 50 мм / 100 мм / 150 мм ширины

Холоднокатанная, твердая пружинная стальная полоса максимальной точности. Толщина прокладки маркируется и не может быть стерта. Хранится в прочных коробках.

47 8750 – Углеродистая сталь, материал № 1.1274, холоднокатанная, закаленная, блестящая поверхность (размер 0,02 нержавеющая).

47 8755/8760 – Нержавеющая и кислотостойкая сталь, материал № 1.4310 (или 1.4301 для толщины 0,02 и 0,05 мм), холоднокатанная, пружинная закалка, блестящая поверхность.

Применение: Установка инструмента; регулировка устройств; компенсация допусков; подкладки компонентов; выравнивание машин; установка форм; регулировка зазора подшипника; регулировка выравнивания приводов; установка ножей ножниц; выравнивание компонентов и т. д.

Поставляется с: 47 8750 – 1 пакет с 10 прокладками. 47 8755/8760 – 1 пакет с 5 прокладками.

Толщина, мм47 875047 875547 8760Предел ошибки, µm
Набор прокладок 10 шт., 50×300 ммНабор прокладок 5 шт., 100×500 ммНабор прокладок 5 шт., 150×500 мм
Углеродистая стальНержавеющая стальНержавеющая сталь
0,02eShopeShop–±2
0,05eShopeShopeShop±3
0,1eShopeShopeShop±4
0,15eShopeShopeShop±5
0,2eShopeShopeShop±6
0,25––eShop±7
0,3eShopeShopeShop±7
0,4eShopeShopeShop±9
0,5eShopeShopeShop±10
0,6eShopeShop–±10
0,7eShopeShop–±12
0,8eShopeShop–±13
0,9eShopeShop–±13
1eShopeShopeShop±13
1,5–eShop–±20
2–eShop–±35

Набор прокладок

ТипABCN
47 8780 − Набор прокладок
Толщина пленки (за 1 шт.), мм0,01; 0,02; 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09; 0,10; 0,12; 0,15; 0,18; 0,2; 0,25; 0,3; 0,35; 0,4; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,00,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09; 0,1; 0,12; 0,15; 0,18; 0,2; 0,25; 0,3; 0,35; 0,40; 0,5; 0,6; 0,7; 0,8; 0,9; 1,00,02; 0,03; 0,05; 0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 1,000,02; 0,05; 0,1; 0,15; 0,20; 0,30; 0,40; 0,50; 1,00
Длинамм300300500
Ширинамм50100
МатериалУглеродистая стальУглеродистая стальУглеродистая стальНержавеющая сталь
Количество листов2523119
