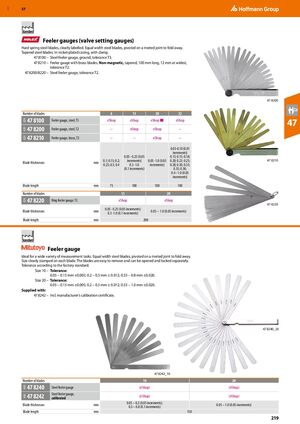

Щупы (калибры регулировки клапанов)

Пластины из закаленной стали, четко обозначены. Пластины стальные одинаковой ширины, шарнирно соединенные на заклепке для складывания. Конические стальные пластины. В никелированном корпусе с зажимом.

47 8100 – Щуп стальной, шлифованный, допуск T3.

47 8210 – Щуп с латунными пластинами. Немагнитный, конический, длина 100 мм, максимальная ширина 12 мм, допуск T2.

47 8200/8220 – Щуп стальной, допуск T2.

МодельКоличество пластин: 6Количество пластин: 13Количество пластин: 20Количество пластин: 32
47 8100 – Щуп стальной T3eShop
47 8200 – Щуп стальной T2–eShopeShop–
47 8210 – Щуп латунный T2––eShop–
Толщина пластины (мм)0,1; 0,15; 0,2; 0,25; 0,3; 0,40,05-0,25 (приращение 0,05)0,05-1,0 (приращение 0,05) 0,03-0,10 (приращение 0,01)0,13; 0,15; 0,18; 0,20; 0,23; 0,25; 0,28; 0,30; 0,33; 0,35; 0,38; 0,4-1,0 (приращение 0,05)
Длина пластины (мм)75100100

Кольцевой щуп

47 8220 – Щуп T2.

ПараметрЗначение
Толщина пластины (мм)0,05-0,25 (приращение 0,05); 0,3-1,0 (приращение 0,1); 0,05-1,0 (приращение 0,05)
Длина пластины (мм)200
Количество пластин13; 20

Щуп

Идеален для широкого спектра задач измерения. Пластины стальные одинаковой ширины, шарнирно соединенные на заклепке для складывания. Размер четко обозначен на каждой пластине. Пластины легко снимаются и могут открываться и блокироваться отдельно. Допуск в соответствии с заводским стандартом.

Размер 10 – Допуск: 0,05-0,15 мм ±0,005; 0,2-0,5 мм ±0,012; 0,55-0,8 мм ±0,020.

Размер 20 – Допуск: 0,05-0,15 мм ±0,005; 0,2-0,5 мм ±0,012; 0,55-1,0 мм ±0,020.

Поставляется с: 47 8242 – Включая сертификат калибровки производителя.

МодельКоличество пластин: 10Количество пластин: 20
47 8240 – Щуп стальнойeShopeShop
47 8242 – Щуп стальной калиброванныйeShopeShop
Толщина пластины (мм)0,05-0,2 (приращение 0,05); 0,3-0,8 (приращение 0,1)0,05-1,0 (приращение 0,05)
Длина пластины (мм)150
