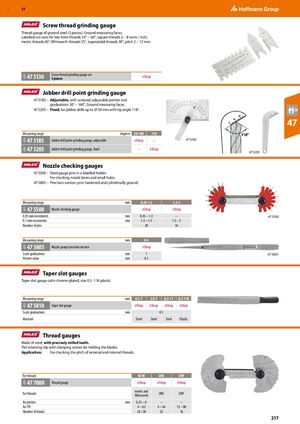

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 217

Предыдущая страница Следующая страница

Навигация

Шаблон для заточки резьб

Шаблон резьб из закаленной стали (3 шт.). Шлифованные поверхности измерения. Размеченные вырезы для резьб треугольной формы 55°-60°, квадратные резьбы 2-8 ходов/дюйм, метрические резьбы 60°, резьбы Уитворта 55°, трапецеидальные резьбы 30°, шаг 2-12 мм.

47 5130 – Набор шаблонов для заточки резьб, 3 шт.

Шаблон для заточки сверл (спиральное сверло)

47 5185 – Регулируемый, с нарезным регулируемым указателем и градуировкой 30°-160°. Шлифованные поверхности измерения.

47 5205 – Неподвижный, для спиральных сверл до ⌀ 50 мм с углом при вершине 118°.

Параметр47 518547 5205
Диапазон измерения (градусы)30-160118

Калибры для проверки отверстий сопел

47 5500 – Стальные предметные штифты в размеченном держателе. Для проверки отверстий сопел и малых отверстий.

47 5805 – Версия повышенной точности; штифты закалены и цилиндрически отшлифованы.

МодельДиапазон измерения (мм)Приращение 0,05 мм (мм)Приращение 0,1 мм (мм)Количество штифтов
47 55000,45-1,50,45-1,3–20
1,5-3–1,5-316
47 58050-5Градации шкалы 1 мм, цена деления нониуса 0,1 мм

Калибры конических пазов

Калибр конического паза с сатинированным хромированием, размеры 0,5-11K пластмасса.

МодельДиапазон измерения (мм)Градации шкалы (мм)Материал
47 58100,5-70,1Сталь
2,0-7Сталь
0,5-11Сталь
0,5-11KПластмасса

Калибры резьб

Из стали с точно нарезанными зубцами. Плоский фиксирующий зажим с прижимными винтами для удержания пластин. Применение: Для проверки шага наружной и внутренней резьб.

ПараметрМ/УитвортUNCUNF
Модель 47 7000Метрические и УитвортUNCUNF
Шаг (мм)0,25-6––
TPI4-624-6412-80
Количество пластин24/282216
